С развитием элементной базы микроэлектроники и совершенствованием технологий производства радиоаппаратуры, всё чаще радиолюбители понимают, что одним паяльником уже не обойдешься при ремонте или сборке плат..
На своём старом сайте я уже выкладывал свою раннюю разработку печки радиолюбителя, к сожалению, сейчас у меня нет к ней доступа, поэтому пришлось изготовить более компактную модель из подошвы от утюга. Попутно в новой разработке я постарался учесть сложности, возникавшие у радиолюбителей при повторении и настройке старой разработки. Схема стала содержать меньше деталей, процедуру калибровки я убрал, экран заменил на графический, управление стало удобней за счет применения полноценной клавиатуры, а изготовление в разы менее трудоемким. В целом, работа нового устройства мне нравится значительно больше прежнего варианта. Вдохновение при разработке я почерпнул из видеоролика моего земляка

Я решил развить идею и добавить кроме режима пайки SMD деталей по термопрофилю еще режимы сушки и термостола (нижний подогрев). Наличие на клавиатуре дополнительных кнопок A-D позволило привязать к этим кнопкам программируемые часто используемые режимы (какие удобны именно Вам). При всей кажущейся простоте устройства, разработка заняла целых два месяца упорного труда по написанию и отладке программного обеспечения микроконтроллера. На мой взгляд, вышло очень не плохо.
Схема термоконтроллера печи максимально упрощена и в ней я использовал максимум готовых недорогих компонентов, которые свободно продаются в радиомагазинах и на Алиэкспресс.
Экран от Nokia 5110

Пленочная клавиатура на самоклейке

Термопара К-типа для тестера

Импульсный блок зарядки от мобильного телефона (любой современный с выходным напряжением 5в) (ссылку не привожу — их сейчас огромное количество доступных).

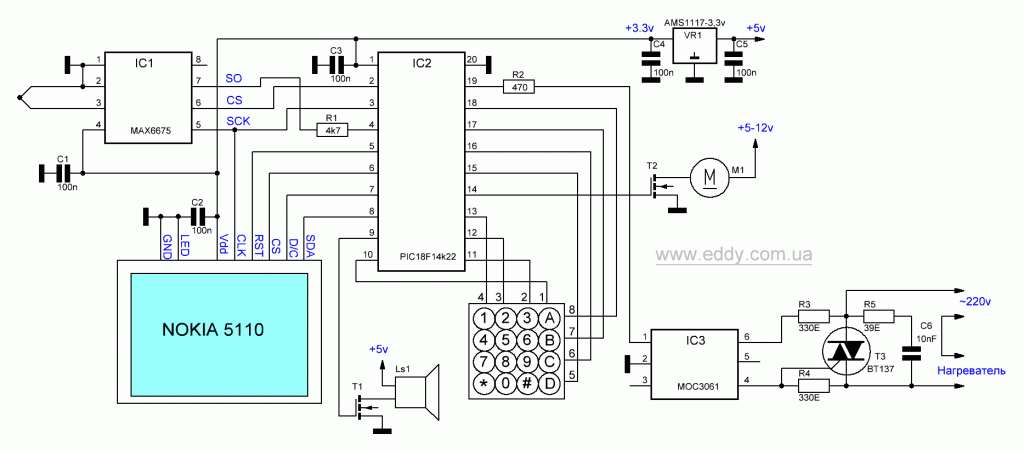

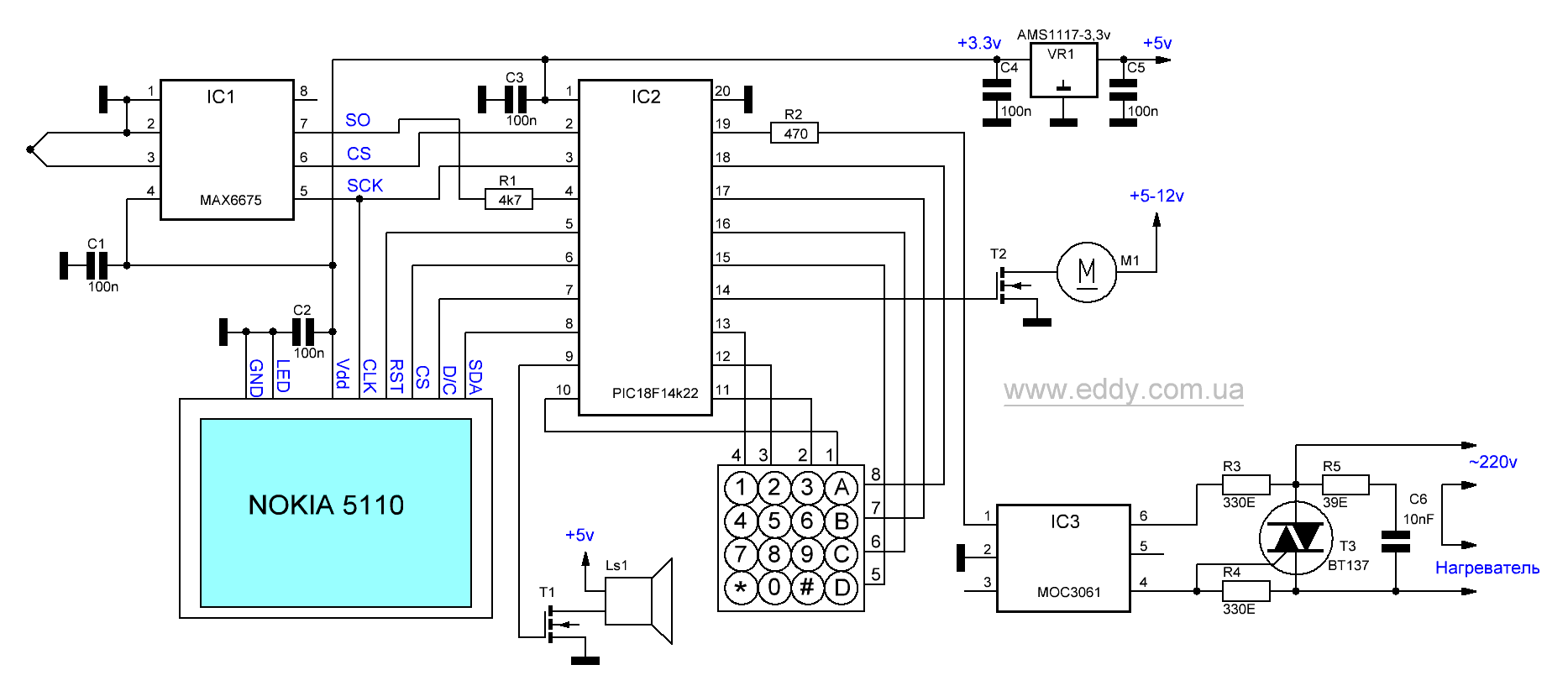

Схема печи радиолюбителя выглядит следующим образом:

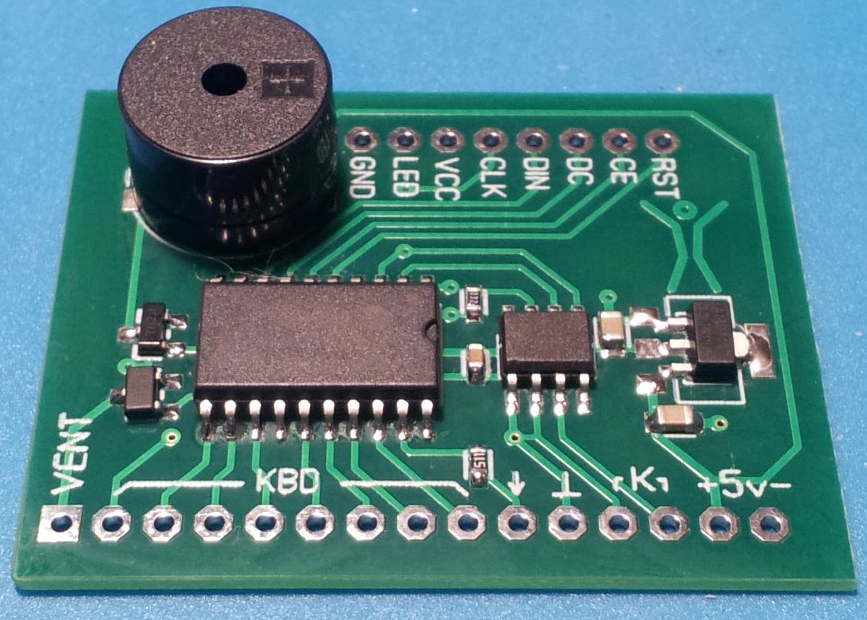

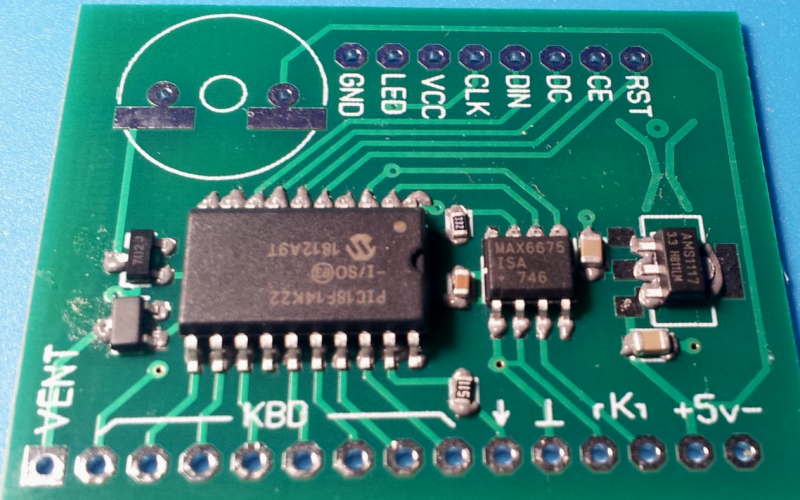

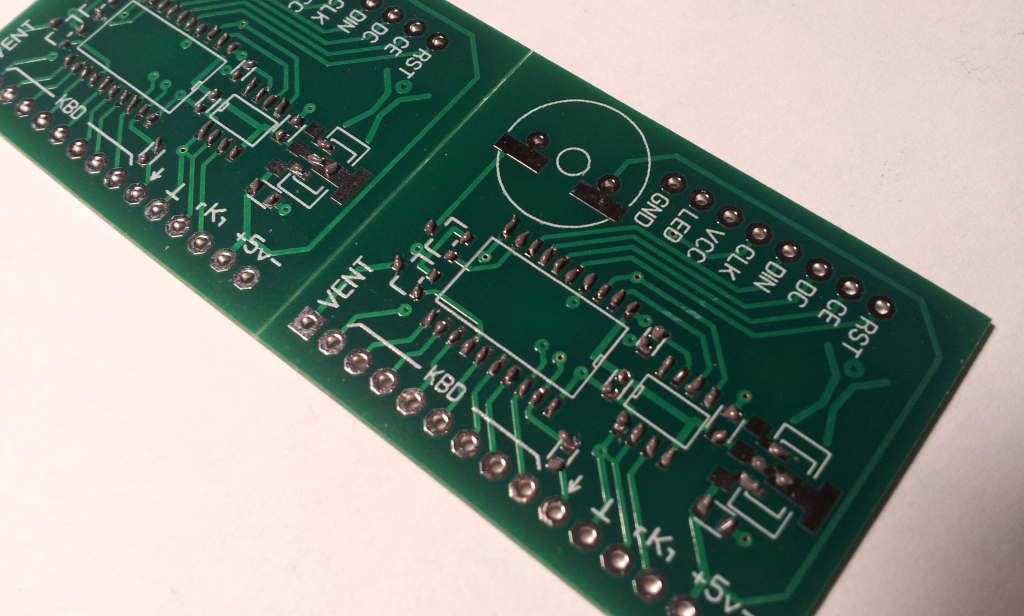

Конструктивно она разделена на две платы: плату самого контроллера и плату управления нагревательной поверхностью. Я подумал, что так будет безопасней.

Термопару я вставил в отверстие штатного регулятора утюга (выполненного из биметаллической пластины) и зафиксировал там красным высокотемпературным силиконом (продается в хозтоварах и в автомагазинах).

После включения в сеть контроллер переходит в режим ручной установки температуры: на клавиатуре можно набрать желаемое значение и нажав кнопку старта (*) через несколько секунд получить заданное значение нагрева. Отключение производится той же кнопкой. Во всех режимах в нижней строке индикатора выводится подсказка. После отключения режима нагрева для ускорения охлаждения поверхности включается вентилятор.
Нажатие кнопок A-D приводит к включению предустановленных режимов. Печь имеет три варианта работы: первый, самый простой, это поддержание заданной температуры, аналогично ручному режиму. Второй это режим сушки (например, фоторезиста), когда задается желаемая температура и необходимое время поддержания этой температуры. И, наконец, третий режим — режим пайки по термопрофилю. В этом режиме можно установить два значения температуры и времени (первая пара (температура+время) для предварительного разогрева и режима очистки паяемых поверхностей разогретым флюсом и вторая непосредственно оплавление паяльной пасты). После завершения пайки и сушки звучит сигнал (если Вы пошли попить чаю, например 🙂 ) и включается охлаждающий вентилятор.

Для вхождения в программирование режимов кнопок A-D надо нажать и удерживать соответствующую кнопку около двух секунд. Устанавливаемый параметр будет мигать на экране. Температура устанавливается в диапазоне от 50 до 400 градусов Цельсия, время от 1 до 9999 секунд, чего с лихвой достаточно для режимов пайки.
Все изменения режимов работы отображаются на экране и сопровождаются звуковыми сигналами. Устройство очень «живое».
Паяльную пасту при сборке плат можно наносить как через трафарет (при мелкосерийном производстве), так и с помощью обычного шприца (с укороченной иглой большого диаметра).

После нанесения пасты на неё пинцетом раскладываются детали будущего устройства и запускается цикл пайки.

После завершения пайки SMD-деталей можно паяльником припаять выводные.

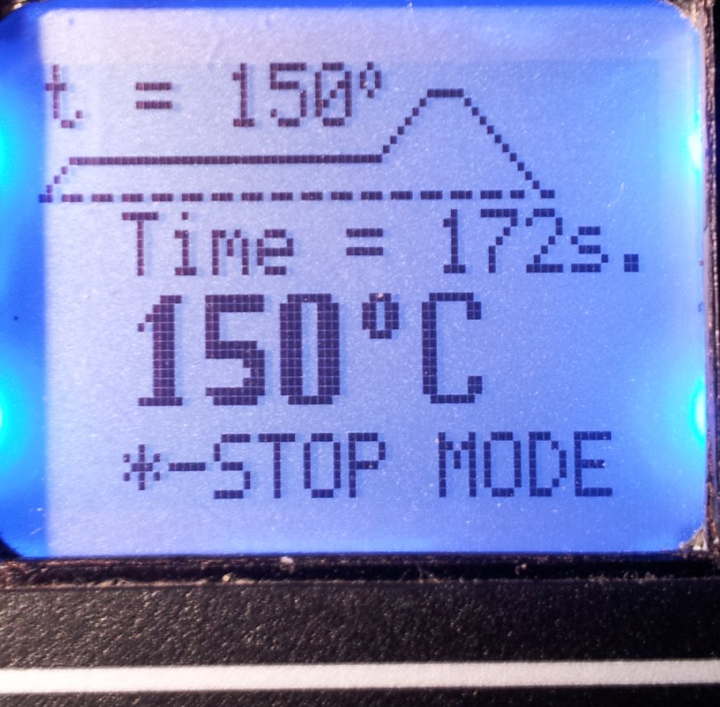

При работе на экране удобно наблюдать текущее значение температуры и времени процесса

Прошивать микроконтроллеры быстрее и удобнее всего вот этой оболочкой PICkitMinus

Файлы для повторения проекта можно скачать тут

Если у Вас возникнут вопросы или Вы захотите связаться со мной, сделайте это с помощью формы на страничке «Обратная связь»

Милицейская сирена на PIC16F628A
LED-фонарик с высоким КПД
Два индикатора напряжения литиевого аккумулятора
Индикатор заряда аккумулятора для электроинструментов и моделей

212 thoughts on “Печь из утюга (многофункциональная)”

  1. Геніально!!! Три детальки, а функціонал як у брендових паялок.. Давно заготовив для схожого девайсу інфрачервону варочну поверхню. Плату контроллера можеш наготовити для мене одненьку. Доречі, як на твою думку, ІЧ поверхня підійде, чи вкрасти в дружини праску?

  2. Отлично продумано и исполнено! Заказать можно такую плату? Если есть готовая, с удовольствием куплю у Вас.
    С уважением, Александр.

  6. Приветствую Eddy, очень полезная и даже необходимая штука для современного «радиогубителя».
    А какой способ поддержания температуры: ПИД, фазовое управление, по Брезенхему ……..?

    1. ПИД я не стал сюда добавлять, потому как без подбора трех коэффициентов ПИД нормально не работает. А для большинства людей без математического образования это реализовать довольно трудоемко.
      Поэтому я сделал проще: по мене приближения к заданной температуре сокращается время включенного состояния симистора.

  7. Доброго здравия!В Украине доставка Новой почтой возможна,как производить оплату, где можно ознакомится напищите на электронку (…) Тоже хотелось забронировать одну плату!

    1. Сегодня уже сходил на Новую Почту. В преддверии «черной пятницы» уже ад. 🙂

      За отправку в Беларусь поинтересовался на почте — говорят около 2$ мягким пакетом будет стоить

  8. Не совсем понял: » по мере приближения к заданной температуре сокращается время включенного состояния симистора.»
    В схеме стоит оптосимистор с отслеживанием «Zero» , который управляется при переходе через
    него. Получается пропуском тактов (алгоритм Брезенхема)?

      1. Если «на пальцах»:
        при коммутации переменного тока можно управлять количеством пропускаемых
        полупериодов или периодов.
        Допустим, пропустили 80 полупериодов, оставшиеся нужно равномерно распределить
        по времени.
        В этом и помогает » алгоритм Брезенхема «

          1. не нужно мне ничего писать, я имел ввиду дальнейшие мысли.
            после прочтения которых, думаю, ответ был — бы: «этот велосипед уже изобрели»
            зачем напрягать извилины если готовое решение с алгоритмом Брезенхема
            занимает 5 строчек кода ?
            набери в гугле: » регулировка мощности по алгоритму Б.» или » управление симитором
            по тому-же алгоритму » и удивишься обилием инфы.
            а вообще, давай завязывать наши диалоги в чужой теме, это нехорошо. Гугл в помощь.

        3. зачем рыться в гугле, если задача решается собственными силами за 10 минут.
          этот код равномерно распределяет pwr по периоду Т:

          if(—cnt_T==0){
          if(pwr>T/2){
          pwr=T-pwr;
          sig=0;
          }else sig=1;
          cnt_T=T;
          cnt_p=pwr;
          dt=T/pwr;
          cnt_dt=dt;
          }
          PORT_out=~sig;
          if(cnt_p—)
          if(—cnt_dt==0){
          cnt_dt=dt;
          PORT_out=sig;
          }

          1. да ради бога, » каждый сходит с ума по своему «.
            Скажи, на какой языке эти выражения: (—cnt_T==0); (cnt_p—) ?
            не сталкивался с такими, имею ввиду длинный минус, даже напечатать не могу
            получается вот так —-.

  10. Так в том и дело, что отвязаться от полуволн с такой оптикой невозможно. Открыть ее можно
    только при переходе через ноль, а закроется она тоже при переходе. И в чем подвох?

    1. Имеется не большая проблема
      Если пробъет симистор то будет неконтролируемый нагрев утюга, вплоть до расплавления алюминия.
      Или оставить оригинальный термостат, или предусмотреть в прошивке аварийное отключение сети при достижении, пример, 400градусов

      1. А как прошивка будет осуществлять аварийное отключение, ежели симистор пробит? Чем она это сделает?

        (за много лет эксплуатации подобных приборов, ни разу еще симисторы не пробивались)

  14. Плата прибыла,респект Eddi качество отменное,занимаюсь комплектованием остальных компонентов а после буду сбивать в готовый девайс.

  15. Спасибо за отзывы. Я уже и деньги потратить успел — оплатил на два года хостинг сайта. А то идей у меня еще масса, надо время для их реализации.. 🙂

  17. Спасибо большое! Уже успел поиграться, правда пока без нагревателя, термопару нагревал паяльником, заодно проверил калибровку своей станции.

  18. Здравствуйте Eddy.
    Что побудило сделать печь на таком контроллере? На более распространенных или как говорят «народных» контроллерах ресурсов не достаточно?

    1. Доброго дня
      А чем не народный контроллер? В 2 раза дешевле чем PIC16F628 🙂
      При этом памяти в восемь раз больше, скорость работы тоже в восемь раз выше. И память я использовал всю. Почти. ( процентов десять осталось на «а вдруг еще идея появится»). Хоть и старался максимально компактно всё ужать.

  19. Доброго здравия! К стати об идеях,вчера прогонял схему на холостую работает чудово,и вот здесь подумалось если в первом режиме сделать вентилятор включенным но с регулировкой оборотов тогда девайсу не будет цены подкидывай фен и вот вам паяльная станция,нужна печь подкидай убирай обороты и работай.Вообще это реально без смены железа воспроизвести?

  20. Доброго дня.
    Идея интересная, но мне трудно представить, как это можно удобно сделать. Печкой я каждый день сейчас паяю и пока мыслей по апгрейту не был. Глаза отдыхают, а то паяльником в мелкое трудно попадать было 🙂
    зы. глянул даташит на контроллер — ШИМ выходит на пятую ножку контроллера. Поэтому без вандализма по резке платы идею с регулировкой оборотов реализовать не выйдет. Но я подумаю над идеей сделать на этой же аппаратной основе паяльную станцию.

  21. Ну резка это не страшно зато универсальность это здорово купил фен с вентилятором и всё или паяльник от той же станции и красота 3 в одном

  22. Паяльник и фен с турбринкой лежат с весны. Купил, но пока руки не дошли. Буду плавно думать. Сейчас главное на самоокупаемость выйти, остальное потом..

  24. На некоторых платах индикаторов 5110 для подсветки на вывод LED нужно подавать +5В. Гдето видел инфу, что на красных платах нужен минус, а на синих +. У меня оказался синий, и процесс резки я уже проводил (обрезал вывод LED от корпуса и бросил перемычку на плюс). Возможно есть смысл предусмотреть на плате установку нулевок под свой индикатор.

  25. Я разглядывал свою перед установкой в корпус, там перемычки на плате индикатора стоят, куда светодиоды подключить, к + или к -. Так что полагаю перекомутировать будет не сложно.
    Синих пока не щупал.
    Но я не планировал больше печек делать — заказал разок платы для себя и всё.

  27. Здравствуйте, это всё хорошо готовенькое взял собрал но вот бывает нужно создать что-то своё, может вы начнете цикл с описанием алгоритма и тонкостями использования языка ассемблера, хоть и знаю что вы перешли на си но я начал с ассемблера, командный язык более понятен 🙂

    1. К сожалению, я не учитель. Я сам до сих пор учусь.
      Для обучения очень рекомендую на сайте Microchip скачивать AppNotes — там их тысячи. В каждом подробно объясняется как решать любую задачу, как описать нужное, как составить алгоритм и схему устройства, приведены хорошо комментированные исходники программ. Всё для желающих научиться! Бесплатно! 🙂

  28. Здравствуйте. Спасибо большое за очень интересный проект!!! Делаю «Термопресс для ЛУТ» из 2х утюгов. За основу взял http://ifotki.info/23/88e568904a79f0b55ff98d8ec30683b25f5404326510537.png.html
    с сайта http://guns.allzip.org/topic/11/773883.html
    Сварил стойку из «гаражного хлама» http://ifotki.info/23/e99152291fd19cad84d07079595c9c8d5f5404326510492.jpg.html
    Стойка выкручивается из основания и можно пользоваться отдельно нижним подогревом .
    Заказал детальки с Китая.
    Поправил печатку под SSOT-20 (I/SS) корпус МК и убрал сквозную металлизацию. https://cloud.mail.ru/public/Dcpz/yGTZLMU5c
    Изначально хотел ставить две цифровые платы и две термопары (одну для верхнего утюга, вторую для нижнего), но решил ограничиться одной. Утюги полностью идентичные. Сделаю 2 силовые платы и подцеплю обе к 19 выводу МК, а термопару прикреплю к нижнему утюгу.

    А можно укоротить термопару (отрезать), не повлияет ли иное сопротивление термопары на точность показаний?

    1. Мне кажется, для термопресса с двумя поверхностями эта схема не слишком хорошо подойдет. Я её разрабатывал больше для пайки по термопрофилю. Может для пресса лучше взять две схемы на термопаре + операционник, как в паяльных станциях? Один раз температуру откалибровать и всё. Дешево, сердито, надежно.
      Термопару можно укорачивать. Она не сопротивление меняет, она вырабатывает термо-эдс в точке сварки двух разных металлов, пропорциональную разнице температур между нагретой точкой и холодными концами термопары. Поэтому длина не влияет на показания.

  29. Спасибо за ответ. Я собирал схему на меге8 и лм358 https://radiokot.ru/forum/download/file.php?id=25030 тестировал на электроплитке киловаттной. Были постоянные «перелеты-недолеты» температуры, прошивал множеством прошивок, обвешал всю плату конденсаторами , но стабильности не получил.
    Детальки для Вашей схемы (для 2х экземпляров) я все равно уже заказал, остается только опробовать ее для пресса.
    Как Вы думаете, стОит ли ставить 2 цифровых платы и 2 термопары или можно ограничиться одной (снимать показания температуры только с нижнего нагревателя)?, т.к утюги по мощности и модели идентичные и нагрев должен быть равномерным.

    1. «перелёты» определяются местом установки термопары. Если она далеко от нагревателя, то из-за плохой теплопроводности материала подошвы и низкой скорости распространения градиента температуры контроллер управляет с задержкой.
      Вот тут расписал с картинками

  30. Здравствуйте. Механическую часть пресса доделал, осталось электрическая часть (жду детальки с Китая).
    http://i-fotki.info/24/bc2584c9ac00c84e5be0a9f0106c5cc25f5431327356140.jpg.html
    http://i-fotki.info/24/de044f2a47220694e89722f1b32f2ba05f5431327356140.jpg.html

    Eddy, Вы не планируете доработать устройство до 2х нагревателей?
    http://i-fotki.info/24/81939e7c47f5d154958c5e3a02ff09e85f5431327356362.png.html

    1. Пользуюсь утюгом каждый день — меня полностью устраивает его работа. Пока планов изменения схемы или прошивки не было.
      А для такого пресса думаю лучше пойдет вот такого типа регулятор:
      http://elwo.ru/publ/instrumenty_radioljubitelja/pajalnye_stancii_solomon/25-1-0-612
      (схема SL-10)
      И не дорого, и держит температуру хорошо.

        1. Доброго дня
          Я брал оптом на Али и лишнее уже в виде собранных плат практически по себестоимости продал. Так что извините, но больше нет.
          ps. дважды за год заказывал на Али контроллеры, оба раза пришли подделки. Поэтому заказывайте лучше у дилеров, в Украине это «Гамма» http://www.microchip.ua

          1. А в чем проявляется «неоригинальность»?
            Я много раз заказывал на Али контроллеры PIC, AVR, STM и ни разу не сталкивался
            с «сюрпризами», все поделки работали и продолжают.
            Не хотелось-бы вляпаться.

          2. PIC10F200 оказались не контроллерами, а что оно такое продавец не знает. Деньги вернули.
            PIC12F510 оказались уже с прошивкой чего-то внутри. Программатором считываются, но не стираются и не пишутся.
            PIC12F675 и пишутся и стираются, но не калибруется генератор и не работает память ЕЕ.
            PIC16F72 оказались вообще пустышками — внутри нет кристалла. Вообще. Макет.
            PIC16F14К50 так и не приехали за 2 месяца..
            После этого не стал рисковать 🙂

  40. Вибачте за тупе питання, але чим прошити PIC18F14K22? З PICом справу маю вперше в житті. Якщо комусь не ліньки буде вказати на найдешевший/найпростіший варіант програматора, був би дуже вдячний! JDM-програматора, наприклад, вистачить? А К150? Чи треба щось інше/дорожче?

      1. Поки питав, вже знайшов ваш тред на vrtp.ru, якраз про PICPgm, та трохи обдивився. Схоже, все трохи простіше, ніж я вважав. COM-порт є, роздільне живлення є з чого зробити, так що поки піккіт їхатиме, вже щось зліплю.
        Дякую!

      2. І знов питання про прошивку. Зробив JDM з зовнішнім живленням — він якось дивно працює. Тобто я його перевірив тестером портів — він видає на виході всі напруги, які потрібні і які мають бути на конкретних ногах схеми при конкретних сигналах на COM1. Далі: без живлення PICPGM детектить його як JDM, а от потім починаються дива: після подачі живлення і під’єднання PIC’а каже раптово, що це вже не JDM, а Velleman, та не бачить мікроконтролера.

        Нашвидкоруч зліпив 5PIP, той бачить ПІК, шиє його (тобто каже, що шиє), але верифікацію не проходить. Це типова поведінка JDMів чи в мене щось негаразд з руками/кармою/чимось ще?

        Напруга в мене на ком-порту трошки менша за 12 В — десь 11,5 чи 11,7, не пам’ятаю точно, бо зараз на роботі; але в PIC18F14K22 напруга програмування взагалі не 13,5, а менша за 10 В, тобто стовідсотково має вистачити, так? Деталі всі нові, без виключення, з магазину, і перевірені перед впаюванням; мікроконтолер з Космодрому замовлений, та й 5PIP його нібито бачить і визначає назву коректно; довжина провідників від порта до елементів мінімальна, тобто все змонтовано на макетці на роз’ємі, який вставлений в COM на спині компа; флюс — виключно спиртоканіфоль; паяльник 300 градусів, не перегрітий, калібрований.

        Питання: що робити?
        а) ігнорувати невиріфікованість і вважати, що записалося вірно?
        б) паяти якийсь магічний JDM, який стовідсотково запрограмує конкретно цей мікроконтролер, а я буду спокійний та впевнений?
        в) вбити порося/чорну курку/білого бичка й кропити кров’ю комп’ютер? плату? мікроконтролер?
        г) щось інше?

        Порадьте, будь ласка. Я не те щоб у відчаю, але трохи не розумію, що коїться і що я роблю неправильно, бо з ПІКом працюю перший раз в житті. Має ж бути проста операція, але ж якось вона кривенько йде.

          1. Якщо про той, що з зовнішнім живленням, то нічого. Світлодіод горить червоненьким, що сигналізує про живлення. Коли намагаюсь прошити, насильно вказавши ДжейДіЕм та необхідний пік, мигає й зелененьким — ну тобто напруга на МК йде. Але при подаванні напруги софт щось там думає і каже, що це вже не ДжДМ, А саме Велерман. Хоча там схема елементарна, два транзистори та купка діодів з резисторами, власне.

          1. А-а-а. Вибачте, останні хвилини робочого дня були дещо напруженими, поділяв увагу між замовленнями та й не дочитав.
            Контроллер треба впаяти в схему, бо я його програмував не на платі пічки. Трохи пізніше запаяю й подивлюсь, чи малює щось на ЖК. (точно, йолоп я) Це я його зайвий раз гріти не хотів.

          1. > Гучномовець то завелика честь для тієї дрібнички
            Точно. Не такий вже він і гучний. Нудномовець, я б сказав 🙂

          2. Дело не в размерах а в Украинском языке.
            А «головка» — это на каком?

          3. Северо-японский диалект острова Хоккайдо, конечно 🙂

  42. Гучномовець — громкоговоритель.
    Динамічна головка — динамическая головка.
    В украинском языке есть слова синонимы «головка» и «голівка».

  43. Yagarto, вот это уже ближе к телу.
    В современном украинском уже столько понавыдумывали синонимов, что теперь его действительно
    можно назвать — «северо-японский диалект острова Хоккайдо».

  44. Здравствуйте, Эдуард. Решил собрать термостол по Вашей разработке и случилась такая проблема- с индикатором от NOKIA 3310 у меня все работает замечательно (пока доставляли заказ из Китая — экспериментировал с ним), получил 2 индикатора NOKIA 5110 (покупал по Вашей ссылке), подключил соответственно распиновки для этого типа индикаторов- на экране не отображается ничего (подсветка работает), в интернете прочитал- что контрастность для этого индикатора устанавливается программно, может у меня не хватает контрастности индикатора и Вы сможете увеличить ее в прошивке для МК? Это первый вопрос, второй- может у Вас есть другие соображения по этому поводу? И третий- как проверить работоспособность купленных на Али индикаторов- слышал, что они не отличаются высоким качеством.

    1. Доброго дня.
      Я Вас немного огорчу — дело не в контрастности в прошивке. Дело в криворукости китайцев — они стекляшки индикаторов берут из старых телефонов и присоединяют к своим платам, которые потом на Али продают. Но, после объединения стекла и платы в одну конструкцию, никто не проверяет работоспособность полученного результата. Поэтому у меня из пяти купленных экранов заработали только два.
      Но это не беда. Берёте пинцет и аккуратно снимаете жестянку. Между стеклом и платой контактная колодка. Вот из-за непопадания этой колодки на контакты на плате или стекле экран и не работает. Дальше совмещаете до работоспособности.
      И всё.

    1. Действительно, контакты стекла неплотно прилегали к контактным площадкам платы, немного подогнул защелки, чтобы стекло плотнее прижалось к плате- и все получилось, без Вашего совета- вряд-ли додумался до этого «косяка» сборки индикатора (потому, как на всех контактных площадках остались следы от прижатых контактов, но в процессе транспортировки соединение «разболталось» и контакт нарушился). Думаю, что эта информация будет полезна и остальным участникам форума, решившим повторить Вашу конструкцию.

  47. Опыт использования должен обозначить все плюсы и минусы конструкции, пока-же могу сказать- получилось то, что задумывалось. Ваша программа работает без нареканий, заданную температуру поддерживает с точностью до 3-4 градусов, правда при начальном разогреве есть «забег» температуры за уставку, при использовании внутренней термопары нагревателя. При использовании внешней термопары, располагаемой над поверхностью нагревателя,- забег значительно меньше. Термопары у меня коммутируются переключателем. Во время работы установки вентилятор продувает внутреннюю часть корпуса на минимальных оборотах, этого достаточно, чтобы металлический корпус не нагревался сверх меры, при завершении процесса нагрева вентилятор включается на полные обороты (работает по алгоритму программы). Есть возможность подключения внешнего вентилятора (работающего только по программе) для охлаждения самой заготовки(платы).

  48. Здравствуйте Эдуард. У меня почему-то не работает подсветка дисплея, 5110 красный. Вывод led подключен к массе. Пробовал поменять на +5v, изображения вообще нет…
    Кнопочную матрицу и термопару я пока-что не подключал.

    PS: Почемуто изначально в МК уже была залита прошивка , я ее стер и зашил Вашу для 5110.

    Фотографии:
    http://ifotki.info/25/4dc8e77bdcbe0ee7c3ac437efb3f22e6b2b0b7342994708.jpg.html

    http://ifotki.info/25/12edf631be5cd19cbef120bd1d3d1430b2b0b7342994709.jpg.html

    http://ifotki.info/25/f80d565b688477521752b2e99d94bbb2b2b0b7342994710.jpg.html

    http://ifotki.info/25/b7c67b4554169f811f53b8e2f73e6ce7b2b0b7342994711.jpg.html

    1. Насчет экрана не подскажу — такие со стабилизатором на тыльной стороне мне не попадались, могу лишь посоветовать погуглить на сайтах любителей Ардуино — эти экраны для них делают.

  49. Здравствуйте Эдуард. У меня возникла проблема с силовой платой. Дело в том,что я сделал их 2 (для нижнего и верхнего) утюгов (т.к делаю термопресс) и подключил каждую плату к 19 выводу МК и к земле. .

    Термопара присоединена к нижнему утюгу и залита высокотемпературным герметиком.

    Нижний утюг: подключен, на 1 и 2 ноге МОС3061 = 1,1в. на самом утюге (нагрузка) = 0в.
    Верхний утюг: не подключен, на 1 и 2 ноге МОС3061 = 1,1в. на выходе для нагрузки 17в.

    МОС3061 менял, BT139 менял, «кз» на плате нет.

    Скажите, будет ли схема работать с 2-мя утюгами (с 2мя силовыми платами)?

    http://i-fotki.info/25/d1c71ea47da61989fa7275e69ebaab23bca2cc343366797.jpg.html

    1. Я не представляю, как будет эта система работать с двумя нагревателями и одной термопарой, но в Вашем случае я бы поменял оптосимисторы на МОС3063, а симисторы на BT137 — они более чувствительны к управлению. На симисторы радиаторы обязательно. Я ставил с метеринок — к микросхеме моста прикручен примерно 5х5см.
      И конечно лишний раз проверил правильность соединений.
      ps. провода от утюга лучше подальше отвести. Очень неплохо бы проложить минеральной ватой, которую для утепления стен применяют — пожароопасность снизить.

  50. Здравствуйте Эдуард. Сначала я проверил фазировку подключения силовых плат (для нижнего и верхнего нагревателей) — 220в выходят со 2 вывода симистора со всех плат. //знаю, это здесь не причём//

    Когда я отключил нижний утюг от силовой платы (без нагрузки), напряжение на выходе для нагревателя стало 25в.

    Напряжение без нагрузки для верхнего нагревателя 17в.
    Большая разница без нагрузки получается, 17в (верх) и 25в (низ).

    С 19 вывода МК на обе платы приходит 1,1в.

    Когда я отключил силовую плату верхнего нагревателя от платы МК, и подключил нагрузку к нижнему нагревателю, утюг заработал. Напряжение с 19 вывода МК так-же 1,1в.
    Не хочет схема работать с 2мя утюгами, хотя напряжение с 19 вывода МК у двух плат одинаковое 1,1в.

    Задумка была такой: утюги абсолютно одинаковые, как по мощности, так и по модели. Термопара помещается в 1й утюг, снимает с него показания и одновременно начинают греть два утюга . Почему-то не получается.

    Bt137 у меня нет, а МОС3063 они в корпусе для пайки на плату, припаяю к ним ножки и проверю.

    1. На 19 ноге контроллера при включении нагрузки должно быть 3,3в. Дальше резистором из этих 3,3в подбираете ток открытия оптосимистора. В оба канала ставите одинаковые резисторы последовательно со светодиодом в МОС3063. И всё.

  52. Спасибо большое Вам, Эдуард. Провел еще одну линию с аналогичным резистором 470 Ом. Заменил оптосимисторы на МОС3063, посадил симисторы на радиаторы,обложил термоустойчивой ватой платы и провода.Оба утюга заработали.
    http://i-fotki.info/25/630e87569a73154464312a466e156d94b2b0b6343445957.jpg.html
    http://i-fotki.info/25/c3c3b603315934e7136a3ff7346283f3b2b0b6343445958.jpg.html

    Выбрал режим «Д» установил температуру 60градусов и время 60 секунд и установил термопару тестера на утюг. Сначала реальная температура на тестере забегала вперед градусов на 8, а после выравнилась. Прозвучал сигнал,нагрузка отключилась, а температура на дисплее устройства продолжала расти до 72 градусов (хотя установлена была на 60 градусов)….
    http://i-fotki.info/25/a703007582ae0ea3af0fe05d13cb4187b2b0b6343445959.jpg.html

    Наверное я термопару в утюг не в сто место установил ( просверлил 4мм отверстие в утюге, внутрь термопасту и термопару и залил высокотемпературным герметиком)
    http://i-fotki.info/25/1e2ab38488ee72d2bee2df37b2c118b9b2b0b6343445956.jpg.html

  53. Приветствую Эдуард!
    Я писал по старому сайту — повторил «Печь радиолюбителя для пайки и сушки плат»
    Использую и доволен.
    Вопрос по этому варианту.
    А можно сюда еще добавить функцию регулятора мощности. Мой нижний подогрев с запасом мощности. Не всегда полная нужна. Вот бы в одном совместить.

    1. К сожалению, в данной конфигурации это невозможно.
      Но Вы можете добавить «ручное» управление мощностью — в разрыв питания нагревателя обычный симисторный регулятор из трех деталей и переменным резистором.

      1. В комментариях выше было написано, что «Поэтому я сделал проще: по мене приближения к заданной температуре сокращается время включенного состояния симистора. »
        Я так понимаю это фазовое управление.
        И еще один будет такой же. Они как, дуг другу мешаться не будут?
        Наверно лучше туда что то с пропуском волн подойдет…
        И еще.
        Платки еще остались? Сколько с пересылом в Россию?

        1. Нет, фазового управления нет — нет цепей привязки к фазе. Управление инерциально-пропорциональное, но с грубыми порогами — утюг то массивный.
          Плата (пустая) бесплатно.
          Но услуги почты примерно $13 за конвертик. Поэтому дешевле самому ЛУТом отутюжить..

    1. Отвечу за Эдуарда. Выше по теме был такой же вопрос. Ответ «простой динамик», т.е. пассивный буззер или от игрушек динамическая головка. Ещё кто-то постебался с головки…

    1. Доброго дня. Еще две или три оставалось. Пишите в личку через «Обратную связь» вверху координаты для Новой Почты, постараюсь завтра отправить 🙂

  59. Доброго здоровья, Эдуард! Получил от Вас платку, спасибо огроменное! Жду недостающее с Алика), надеюсь в ближайшее время запустить и свою печку. Всегда поражаюсь лаконичности и функционалу Ваших конструкций!

  61. С Новым годом! Щастья.здоровья и кучу денег! 😉 Хочу спросить какая мощность резисторов R3,R4,R5 и можно ли поставить МОС3063 вместо МОС3061 без изменения номиналов резисторов ?

  63. Апарат вийшов чудовий, зробив два штуки, один для себе інший товаришу. Ремонтую домашні LED лампочки, працювати одне задоволення. Дякую Вам за чудовий прилад.

  65. Приветствую, Эдуард! Столкнулся с такой проблемой — при включении устройства с подключенной термопарой — пишет все время одну и ту же температуру (ноль градусов), на нагрев не реагирует. При отключении термопары от клеммника — пишет, естественно, что ее нет и устройство перезагружается. В чем может быть проблема?

      1. Термопара точно термопара (в тестер втыкал — работает), MAX6675 заменю, попробую. Эдуард, подскажите, на принципиальной схеме стоит резистор R1 4.7 кОм между 4 ногой контроллера и SO MAX6675, а на печатке он не указан. Он там нужен или нет? Я поставил, на всякий случай.

        1. Если прошивать контроллер внутрисхемно, при подключенной 6675, то нужен — чтобы её защитить от 12в программатора. Если в плате не шить, то не нужен.

          1. Спасибо, Эдуард, за ответы и за оперативность. Удачи вам во всем!

  66. Здравствуйте. Спаял плату, но есть проблема похожая как у Rabbitus . Показания температуры-0.
    Менял max6675 ( обе с одной партии). На отсутствие термопары реакции нет. Подскажите в чём проблема?

    1. Доброго дня
      Так как в чудеса и Бабайку я давно не верю, у меня всего три предположения:
      1) что-то собрано не так (плата изменена без учета особенностей схемотехники, например)
      2) термопара задом-на-перед
      3) МАХ-ы поддельные

  68. Спасибо. Скорее 3 вариант. Можете дать ссылку на проверенные max6675? А то заказывать по полтора доллара подделки с али как-то не хочется.

  69. Не могу — я последний раз покупал больше двух лет назад. И дешевле 2,5$ их не было. В местном магазине они были 3,5$. Смотрите на цену. Если слишком отличается, то скорее всего подделка.

      1. mozer, похоже, что это проблема с микросхемой max6675. Я их купил три штуки на али и все три не рабочие (подключал к ардуино стандартным способом — везде пишет температуру 0 градусов). Куплю в чип и дип, там вроде не было пока проблем. Попробую — отпишусь.

  70. Прочитал, о возникших проблемах с max6675, решил свои два модуля проверить. Еще пока готовлюсь сделать этот контроллер. Не спешу, поскольку изготовил и пользуюсь первой версией такого контроллера.
    Проверил по методе описанной здесь
    http://digitrode.ru/computing-devices/mcu_cpu/1912-arduino-i-datchik-temperatury-termopary-na-osnove-max6675.html
    Оба мои модуля оказались исправными.
    Купил вот здесь (правда давненько — 2019-07-31)
    https://aliexpress.ru/item/1902975189.html?spm=a2g0v.12010615.8148356.17.35da5788GGbZKS

    Может кому пригодится….

  71. Всем заинтересованным: в общем погонял я купленные на али MAX6675 (протравил шилдик и по очереди все впаял, даже пробовал их развернуть на 180 градусов, вдруг маркировку не правильно нанесли китайцы) Подключил к ардуинке — результат был одинаковым на всех 3-х чипах: ноль градусов не зависимо ни от чего. Товарищ мне пожертвовал заведомо рабочий модуль, с него я сдул MAX-a и все заработало. Так что, братцы, такая история.

  73. На оригинальных выемка небольшая с плоским дном, на нерабочих более глубокая полусфера. Лучше немного переплатить и купить модуль, чем отдельно микросхему, вряд-ли китайцы будут в платы муляжи впаивать. Рабочие модули в Украине с приятной ценой https://www.olx.ua/obyavlenie/max6675-s-termoparoy-IDz5aV2.html

    1. Теперь понятно, о каких выемках речь…
      На моих двух рабочих модулях на микросхемах нет таких выемок. Хотя на фото в магазине , в котором покупал их ( давал выше ссылку) — эта выемка есть.

  74. Здравствуйте Eddy !!! Небольшое уточнение , прошитую Kit3 , при нажатии Start (5110 красная плата) . Секунды 3 показывает график все как на картинке у Вас . И белый экран одна подсветка горит, какие кнопки не нажимаешь пикает и все. Питание снимаешь и по новой — так можно до бесконечности . Пришлось термопару к паяльнику паяльной станции — на ура пошло и фамилию не спросило. Это для тех кто столкнётся первый раз, года (датчик в воздухе) , на 19 ноге 1,12 вольт. А вам Eddy пожелать — моря счастья и океан здоровья —

    1. Значит где-то еще козявка на плате/в деталях. Исправный стартует нормально и с холодной без нагрева термопарой сколько угодно и с просто перемычкой вместо неё, а при отсутствии термопары пишет на экране об этом.

  78. Но ведь после загрузки A B C D с ихними графиками он выдает комнатную температуру 32 градуса , пальцами он увеличивает , записывает температуру к примеру 225 градусов он мне показал 300 миллисекунд , после дал сигнал , но на паяльной станции паяльник разогрелся 257 град. а на нем 272 град . Но это может быть плюс минус у термопары поменять — она у меня с тестора типа MY-63

  79. Добрый день всем! Станция отменная,пользуюсь на работе при ремонте больших светодиодных ламп.Работает как трактор,претензий вообще к ней нет.Но попытался разобраться как программировать режими A. B. C. D. своими значениями,но так ничего и не понял ((.Может кто нибудь написать как правильно заносить значения и на какие кнопки нажимать? Извиняюсь конечно,но что то видимо я не понимаю,бывает.((

      1. Цитирую -«Для вхождения в программирование режимов кнопок A-D надо нажать и удерживать соответствующую кнопку около двух секунд. Устанавливаемый параметр будет мигать на экране. » И это все? Нажимаю от A до D,моргает. Дальше что?Какими кнопками изменять,какими подтвержать.Это каждую из кнопок удерживать по 2 сек? Или как.Можно как то поподробнее расписать,для чайников.))

    1. Цифровыми кнопками от 0 до 9 вводите нужные параметры в градусах/секундах/минутах а в нижней строке экрана подсказка выводится.
      Не бойтесь попробовать — ничего не сломается.

  81. Разработка хороша во всех отношениях. НО имеются капли дегдя в ложке меда.
    Нужна защита от несанкционного нагрева утюга в случае пробоя (отказа) тиристора.
    Можно сделать отслеживание роста температуры на датчике выше 400 градусов и отрубать сеть релейно ? Я оставил штатный утюговый термостат, но надежды на его сработку слабые. А то можно квартику спалить, пока пьешь кофе на кухне и ждешь бипа динамика

    1. Меня этот вопрос тоже гложет. Сделал два таких устройства, себе и товарищу из подошв от советских алюминиевых утюгов, работают выше всяческих похвал. Правда при 300 градусах подошвы начинают трещать как пулемет, видимо алюминий при нагреве давит на ТЭН и поэтому выше не грею. В качестве экстренной отключалки хочу поставить термостат духовки, он заявлен по температуре 50-300 градусов, стоит в районе 600-700 рублей. Модели есть разные, ссылку давать не буду.

  82. У меня ежедневно третий год два утюга эксплуатируются плотно — один из дохлого «Брауна», второй советский. Никаких проблем не было. С утюгами сколько сталкивался, единственной неисправностью был обрыв спирали. Но это не пожароопасно. На симистор небольшой радиатор и всё холодное при работе.
    Сигнализацию о нештатном нагреве я в программе делал. Только ни разу пока не было повода проверить работу этого участка.
    🙂

  83. Доброго дня.
    За давностью уже не помню. На финальном этапе разработки у меня обычно бывает туго с памятью контроллера, если другие функции не влезали, мог и выбросить.

  84. Ну вот и я закончил с изготовлением этого замечательного контроллера (первую версию этого я уже сделал и использую в своих делах).
    Маленько изменил печатку (сделал одностороннюю с перемычками), да клавиатурку развел и сделал свою (чтоб втиснуть на переднюю панель корпуса)
    Контроллер заработал с пол-пинка.
    Еще совместил его с регулятором мощности (в инете — Визуальный регулятор мощности паяльника).
    http://vfl.ru/fotos/cfddcb4d31347356.html

    Огромное спасибо Eddy за такие классные схемы!

  85. Всем привет. Если автор позволит, хочу предложить всем желающим свою версию печатной платы, под красный модуль 5110. Размер платы 49мм х 49мм. Если будет несколько желающих, то буду заказывать платы в китайцев.

    Материалы (3D модель и схема) по ссылке.
    https://anonfiles.com/57j8p1Qdod/out_rar

    Моя почта : penyak@gmail.com

  88. Здравствуйте.
    Хотел бы проконсультироваться насчет термопрофиля. Нашел такую рекомендацию
    — нагрев до 150 — 170 градусов за 60 секунд, выдержка при этой температуре 60 секунд,
    — нагрев до 215 ( плюс минус 5 градусов), выдержка 45 секунд (плюс минус 15 секунд)
    — охлаждение не выше 4 градусов в секунду.
    Паяльная паста (183 градуса плавление, разведена флюсом для пайки BGA примерно наполовину), плата накрыта (сверху и с боков) прямоугольной «коробкой» из алюминия (банка от пива) высотой примерно 15 мм.

    1. Буду не оригинален — смотрите профиль в конце даташита на используемые детали. Лучше производителя никто не знает, как его конкретные детали паять. Причем, если на плате есть массивные компоненты, то «плясать» доведется именно от их скорости прогрева. Пока ни одной платы с деталями на своих двух «утюгах» я не испортил, хотя пользуюсь ими ежедневно.

  90. Доброго времени. На схеме указана пленочная клавиатура, на видео же просто четыре кнопки, и экран другой. Можно ли узнать какова схема подключения кнопок, и прошивка какая использована — та же самая или другая? За экран тоже хотелось бы узнать, какой использован в видео и опять же какая прошивка использовалась?

  92. В корпусе I-SS кто нибудь повторял? У меня почему то на 8-й ноге пика вместо данных выход на динамик.
    Пробовал два пика с али и оба ведут себя одинаково. Прошивал pickit2.

  93. Это было бы слишком просто)) Замыкания точно нет. На 8-й ноге — фьють, на 9-й ничего. Работают только 1, 4, 7, * кнопки(с озвучкой). После включения набираю 147 и нажимаю * ,на 19-й ноге появляется «1». Нагреваю термопару паяльником, 19-я переходит в ноль. На вентилятор тоже идет управление. На 13-й ноге 1, на 10,11,12 какие то промежуточные уровни, причем разные. На дисплее естественно ничего(нет SDA). Грешу на контроллеры, но то что оба ведут себя одинаково сеет сомнения. Прошивки скачивал заново не помогло. Может распаковываются криво. Не могли файлы повредиться на сервере?

  94. Все так и делал. Повторил Ваши конструкции: малыш фм, ай пробник, питон, тестер лития и никаких проблем не возникало. Так что не надо про кривые руки). Спасибо за помощь.

  95. Помогите, пожалуйста, Eddy.
    Все работало. Сегодня включаю — заставка и сигнал после — есть, но потом экран белый (подсветка есть). На кнопки реагирует.
    (Сбивает с толку заставка — если бы был неисправен экран — ее бы не было. )

  98. Одну неисправность починил, другая нарисовалась. При ремонте перепрошил контроллер. Теперь при нажатии кнопок он перезагружается (кнопку нажимаю — появляется заставка с версией программы (до перепрошивки все было нормально). При прошивке (PicKit3) контроллер нормально опознался и прошился успешно. Может, какие то фьюзы надо было выставить?

  99. Кто то, может пожалеть новичка и подсказать какие транзисторы спрашивать в магазине для сборки этой схемы?
    Большое спасибо автору схемы! Эдуард, Ваша схема дает мне надежду, что я и дальше смогу паять. Спасибо Вам огромное! По причине болезни сидеть для меня = потерять ноги. Ваша печь позволить паять и дальше. Огромное спасибо, что поделились с нами. Уверен Вселенная Вас отблагодарит и никогда не оскудеет рука дающего.
    Удачи и здоровья Вам и Вашим близким!

    1. На схеме два транзистора. Можно оба поставить вроде AO3400 или IRLML2502 или сэкономить чуток и второй для динамика применить 2n7002. Хотя полевиков сейчас доступных огромное количество. Обычно и в магазин ходить не надо — их можно выпаять с платы дохлой материнки или мобильного.

  100. Приветствую, Эдуард.
    Имеется ли возможность сделать коррекцию показаний датчика температуры-програмно или внесением изменений в НЕХ по определенным адресам?
    У меня разница показаний встроенного в утюг датчика и датчика на плате достигает 10 градусов. Верхний показывает в минус 10. На верхнем 150, на подошве показывает 160
    Настроил термопрофиль по реальным результатам, но по температуре на дисплее разница от даташитовских сильно отличается в верх. Коллеги при виде скринов падают с белого коня.

        1. Работает хорошо, при соответствующей корректировке показаний. Циферьки с даташитами не коннектятся, подбирать профиль пайки нужно с внешним термометром

          1. Циферки не коннектятся из за плохого теплового контакта. Я уже писал о важности правильного конструктивного исполнения. Все огрехи очень сильно влияют на результат. Физика, однако. Термодинамика.

Добавить комментарий
