Загрузка...Регулярно получаю этот вопрос от тех радиолюбителей, которые раньше с PIC-контроллерами дела не имели, используя «более простые и народные» AVR-контроллеры.
Второй по частоте вопрос: где фузы к прошивкам? Как фузы надо выставлять??
Так как я слегка ленюсь многократно писать одно и то же, я решил снять короткое видео о том, как прошивать PIC контроллер с помощью программатора PICkit2 или PICkit3, который на Алиэкспресс стоит 8 долларов:
https://aliexpress.ru/af/PICkit2.html?d=y&origin=n&SearchText=PICkit2&catId=0&initiative_id=SB_20210309101908
Прошивать микроконтроллеры быстрее и удобнее всего вот этой оболочкой PICkitMinus
Это ВЕСЬ процесс прошивки в PIC12F629 последнего моего проекта «мягкого будильника». От начала и до конца. Больше ничего не надо делать. Только впаять контроллер в плату.
И всё.
🙂
На момент начала записи контроллер уже находится в панельке. При запуске программатор автоматически определяет наличие и тип контроллера и сам не него настраивается.
То же самое происходит и при открытии файла прошивки.

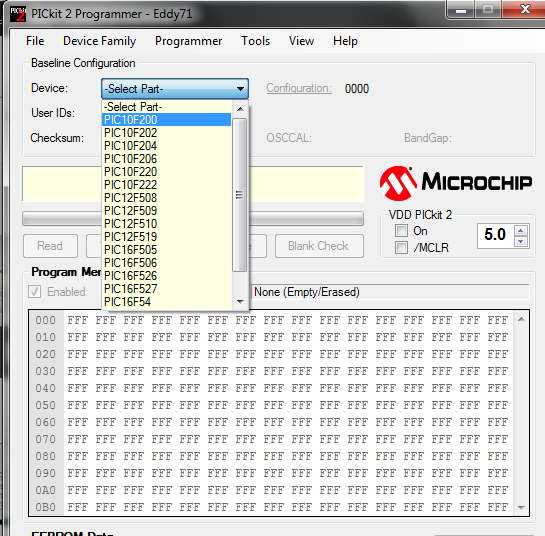

Исключение — мелкие контроллеры PIC10 — у них нет DivicID, по которой программатор определяет вставленный в панельку чип. Для десятой серии надо контроллер выбирать вручную (меню Device Family -> Baseline) — на экране появится окошко с полем выбора контроллера.
После выбора типа контроллера дальше всё как в видео. Ничего другого делать больше не надо.
Для прошивки новых семейств микроконтроллеров от Microchip, имеющих низковольтное ядро (4-5 знаков после буквы F в названии), нужно обновить файл описаний контроллеров у программатора (гугол ищет за секунду) и сделать на один клик больше, указав низковольтное ядро.
Ну и прошивка крошки PIC10F200.
Архив файла конфигурации с поддержкой новых контроллеров скачать можно бесплатно тут.
(его нужно положить в папку установленной программы управления PICkit2 или PICkit3 взамен старого)
P.S. Если Вам этого мало и Вы хотите полнее использовать возможности программаторов, очень неплохая инструкция на русском языке есть на этом ресурсе
В том числе и обновления для новых контроллеров:
http://pickit2.ru/doku.php/%D1%80%D0%B0%D0%B7%D0%BD%D1%8B%D0%B5.%D1%85%D0%B8%D1%82%D1%80%D0%BE%D1%81%D1%82%D0%B8#%D0%BF%D0%BE%D0%B4%D0%B4%D0%B5%D1%80%D0%B6%D0%BA%D0%B0%D0%BD%D0%BE%D0%B2%D1%8B%D1%85%D0%BA%D0%BE%D0%BD%D1%82%D1%80%D0%BE%D0%BB%D0%BB%D0%B5%D1%80%D0%BE%D0%B2%D0%B2pickit2
