Загрузка...Различных «Умных кнопок», позволяющих включать/выключать питание различных устройств нажатием кнопки, я публиковал уже довольно много (в основном на форумах и на своём старом сайте), но так как продолжаю получать письма с просьбами и вопросами, решил еще раз вспомнить, как это делается, потому как архивы со старого сайта мною после плена утеряны.
Кнопка по прежнему очень простая и дешевая — контроллер PIC10F200 (скорее всего без изменений будет работать и PIC10F202) находится всё время «в спячке» и ток от батареи не потребляет. При нажатии и удержании кнопки происходит включение или выключение нагрузки и подача соответствующего мелодичного сигнала.
В качестве источника звука можно применить как пьезоизлучатель, так и динамическую головку от неисправных наушников.
Можно использовать как включение ключей высоким, так и низким уровнем на управляющем затворе/базе ключевого транзистора.
При использовании биполярных транзисторов не забудьте добавить ограничивающий ток резистор в цепь базы. Для полевых транзисторов (как на схеме) резистор не нужен.

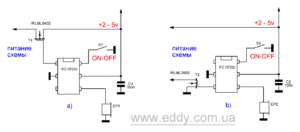

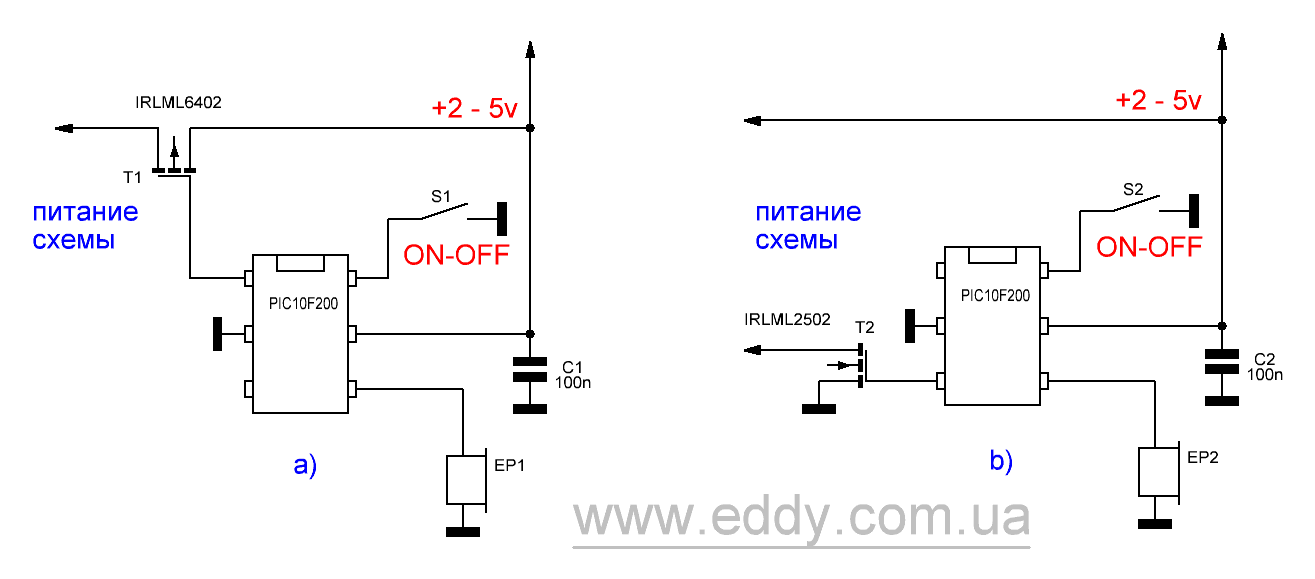

(схема кликабельна)
Всё необходимое для повторения конструкции можно бесплатно скачать тут.
В архиве два варианта прошивок — со временем удержания кнопки 1 и 2 секунды.
Если у Вас возникнут вопросы или Вы захотите связаться со мной, сделайте это с помощью формы на страничке «Обратная связь»
Эдик, привет. Я нашёл у себя архив статей с твоего старого сайта. Нужно? Куда скинуть?
Доброго дня, Сергей.
Беда не со статьями — они все на месте. Нет исходников, из которых всё делалось. Поэтому чего-то править невозможно. Оно умрёт таким, какое сейчас есть, неизменным.
Так что встали, отряхнулись, идем дальше.
Теперь в область больших токов и высоких частот 🙂
Далі буде…
Эдуард, спасибо за кнопку! Я когда-то был одним из просящих)
Повторил уже много вот таких кнопочек http://eddy71.ucoz.net/publ/umnaja_knopka_dlja_litija/1-1-0-116
Жаль, что в этом варианте нет контроля напряжения.
С НОВЫМ ГОДОМ!!!
Спасибо, и Вас также с наступающим!
Увы, у этой крохи нет АЦП. Зато очень недорого можно на Али купить.. 🙂
Уже есть, вот статья http://www.eddy.com.ua/archives/1093
С Новым годом! Эдуард творческих $$$ успехов, здоровья!!!
Спасибо, и Вас также! 🙂
Эдуард, с Новым Годом! Новых творческих успехов в работе и счастья в жизни. В деле миниатюризации и оптимизации Вы не превзойдённый лидер. Так держать!
Спасибо большое. И Вас с наступившим! 🙂
Пока не повторял, но если добавить таймер, минуты на три, на выключение, можно ставить на включение старых добрых китайских тестеров серии M-838 и подобных. Жрут «Кроны» тики так. Забыл выключить, к утру дохлая.
На старом сайте давно лежит вариант с таймерами и на 5 и на 10 минут:
http://eddy71.ucoz.net/publ/umnaja_knopka_dlja_litija/1-1-0-116
Класс! Спасибо. С сайта невозможно уйти. Столько вкусняшек.
В подобных схемах очень желательно подтягивать затвор через резистор 10k к земле/плюсу питания (в зависимости от типа мосфета). Ну и к порту подключаться через 100 Ом резистор на всякий случай.
Эту работу выполняет аппаратное обеспечение внутри контроллера..
Тогда виноват, извиняюсь. Значит только резистор на 100 Ом, для суеверных)))
Резистор точно не нужен — каждая выходная нога PIC-контроллера имеет внутри аппаратное ограничение тока в 20-25мА в зависимости от серии. Поэтому и резистор тут не нужен. Чего детали зря тратить?
В данном проекте сохраняется статус вкл/выкл при обрыве и возобновление питания контроллера?
Нет. У этих крошек нет энергонезависимой памяти
