Простой, но чувствительный металлоискатель PiTone2

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (20 оценок, среднее: 4,70 из 5)
Загрузка...
admin

Чуть больше двух лет назад на своём старом сайте я уже выкладывал проект нового металлодетектора PiTone. Первые результаты были обнадеживающими, но закончить проект я тогда не успел. Сейчас решил закончить начатое.

Чем отличается PiTone2 от других импульсных металлоискателей?

  • он имеет очень простую схему из недорогих деталей
  • высокая чувствительность
  • автоматическая настройка на индуктивность подключенной катушки
  • отображение светодиодами и тональностью звука уровня отклика мишени
  • легко калибруемый детектор разряда аккумулятора
  • стабилизация напряжения выходного каскада
  • высокая экономичность (ток потребления около 70 мА при токе катушки 2А)
  • режим отображения напряжения батареи (длительное нажатие кнопки)
  • два режима озвучки отклика (высокая чувствительность и режим отстройки от помех)

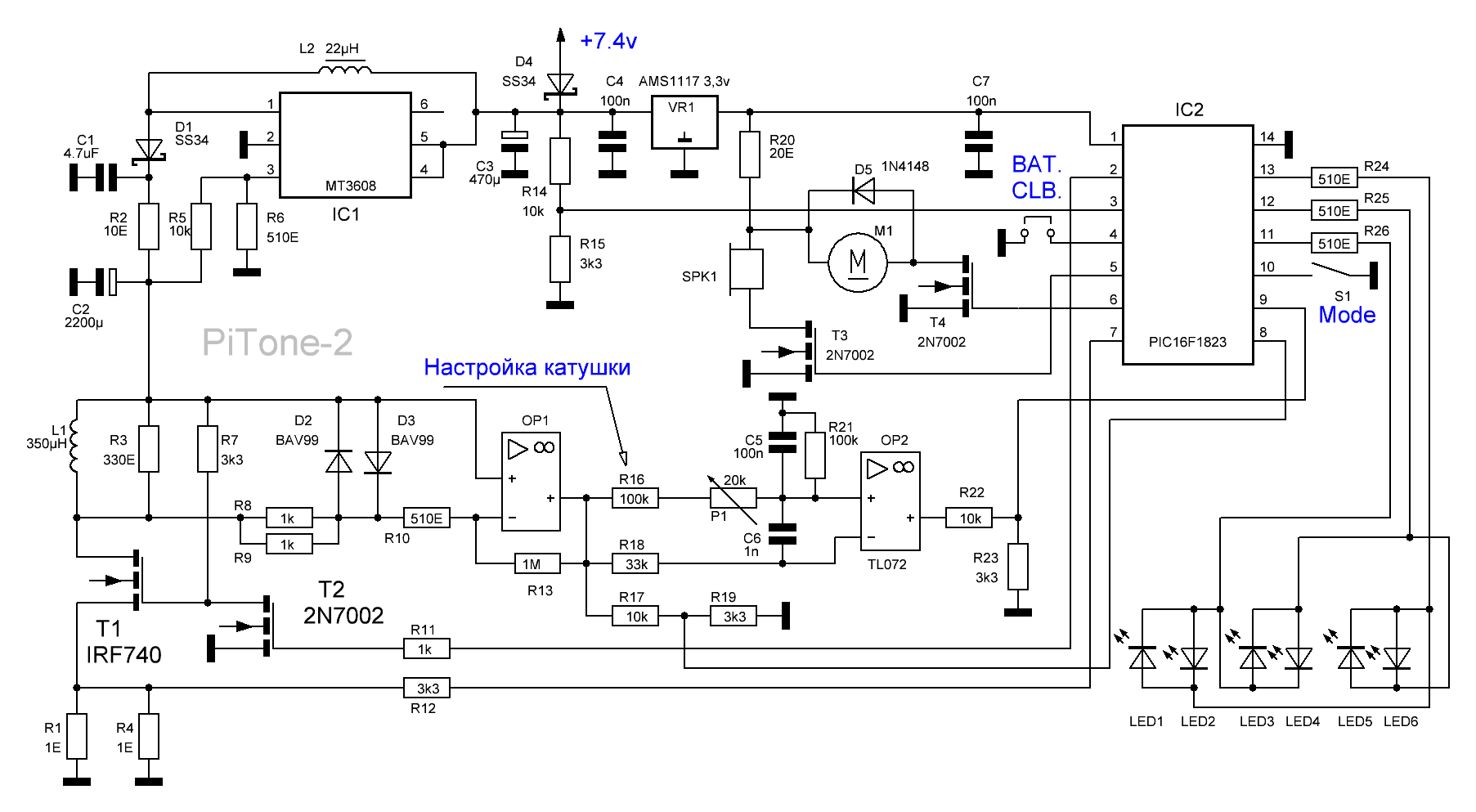

Схема металлодетектора PiTone2 очень похожа на схему PiTone первой версии. Она доказала свою повторяемость и надёжность работы в самых разных условиях работы, от обычного поискового варианта до исполнения в виде пинпоинтера или подводного металлоискателя.

В схеме всего один настраиваемый элемент — резистор R16, который необходим для подстройки усилителя к времени спада тока в поисковой катушке. Я проводил работы со стандартной «кощеевской» катушкой 27 витков провода ПЭВ 0,5мм, намотанной на оправке ф190мм с индуктивностью  около 350 мкГн. Если Вы будете использовать катушку с меньшей индуктивностью (снайперка или подводная катушка), сопротивление R16 надо уменьшить, если индуктивность больше (глубинная рамка), сопротивление надо увеличить. Или применить переменный резистор большего номинала (с большим перекрытием настройки). С моей катушкой я получил около 20 см на советский пятак, около 15 см на колечко 1,5г, примерно пол метра на крышку от литровой кастрюли и около метра на батарею отопления. Если более тщательно подобрать сопротивление резистора, шунтирующего катушку, то дальность обнаружения можно еще увеличить.

При включении микроконтроллер производит тестирование деталей платы и калибруется на работу с установленными деталями. Когда огонёк на линейке из светодиодов бежит от первого к шестому, контроллер тестирует стабилизацию питания и ток катушки, при обратном движении огонька он калибруется на режимы усилителя.
Соответственно, если при первом сканировании произошла ошибка (преобразователь напряжения, катушка, батарея, провода), мигает первый светодиод, если неисправность в работе усилителя (или поддельный операционник), то мигать будет второй светодиод.

Извиняюсь за качество съёмки — снял вчера перед дождём по быстрому

В архиве содержатся  схема, плата и две версии прошивки  микроконтроллера (для разной разводки светодиодов).



Для расчета катушки можно воспользоваться одним из онлайн калькуляторов, например этим:
https://coil32.ru/calc/multi-layer.html

В металлоискателе применен микроконтроллер нового семейства, с более низковольтным и производительным ядром, поэтому процесс прошивки его программатором PICkit2 и PICkit3 немного отличается от прошивки контроллеров старых семейств. Как это сделать я описал тут: https://www.eddy.com.ua/archives/719

Два аккумулятора проще всего заряжать вот таким образом:

Окончание статьи о конструкции металлоискателя «PiTone2» читайте тут: https://www.eddy.com.ua/archives/784

Если у Вас возникнут вопросы или Вы захотите связаться со мной, сделайте это с помощью формы на страничке «Обратная связь»

«PiTone» v2 окончание
Умная кнопка SmartKey на 2 канала
Милицейская сирена на PIC16F628A
Три умные кнопки с памятью.

141 thoughts on “Простой, но чувствительный металлоискатель PiTone2”

        1. скачал пик 3 .взял оттуда библиотеку.с пик2 удалил. туда вставил с пик3 . и все пошло работать. только хотел прошивку скачать свою которую залил. не получилось. ну и бог с ним.зато процессор работает. это я на другом девайсе. но на этом пике!!!!!!!!!!!!!!!!

  7. Здравствуйте Интересно — существует ли возможность внести программно функцию увеличения длительности импульса (реализовать можно с помощью одной кнопки) Это увеличит чувствительность МД (особенно на глубинной катушке) По крайней мере на Пирате у меня все получалось отлично Было бы интересно

    2. Конечно можно. Но не хочется. Могу посоветовать DeltaPulse — там можно крутить все параметры зондирующих импульсов как угодно.
      А тут всё по простому — процессор измеряет параметры катушки и подбирает длительность импульса ту, которая обеспечит наилучшее соотношение чувствительности к потребляемому току. 🙂

    1. Да,12в. Тогда Вам придётся ставить другой стабилизатор, который держал бы 12в на питании. Если напряжение будет плавать, постоянно придётся включать и выключать прибор чтобы он калибровался на текущее напряжение питания выходного каскада.

  11. Здравствуйте, Эдуард. Не подскажете можно- ли где-нибудь купить пластиковый корпус, для установки в него описанной вами катушки ? Смотрю,- все они имеют довольно «фабричный» вид- значит должны где-то продаваться? Искал на Али- там предлагаются только готовые катушки с неизвестным конструктивом и параметрами.

  12. Roman, спасибо, посмотрел- то, что мне нужно, но я живу в ЕС, поэтому неизбежны трудности и с оплатой, и с доставкой. Может у вас есть ссылки на подобные товары с Aliexprss или Ebay?

  15. Увидел в характеристиках :
    «высокая экономичность (ток потребления около 70 мА при токе катушки 2А)»
    С одной банки значит будет «отжирать» 140…150 мА . Хорошей 18650 должно хватить на достаточное время если порешать вопрос с преобразователем на 12 В и подкорректировать прогу на индикацию разряда одной банки на 3.7 В. В конструкции тогда предусмотреть держатель на 1 банку 18650 и в запас брать такие же заряженные в случае надобности длительной работы.
    Как вариант применить встроенную плоскую АКБ , например от смартфона с гнездом зарядки под стандартные 5 В, но по деньгам может выйти дороже, хотя выигрыш в компактности и весе.
    Заряжать 2 литиевых банки хлопотно — нужно балласт городить и иметь ЗУ на соответствующее напряжение, и если применить пару 18650, то вес будет чувствительный.

    1. Временно все изыскания остановил — две недели как устроился на новую работу. Времени вообще ни на что не хватает. Надеюсь, скоро втянусь и закончу проект (появились идеи в плане улучшения программного обеспечения).
      Продолжение будет обязательно. Но чуть-чуть позже. Думаю в течение месяца сдвинусь с мёртвой точки.

  18. Привет Eddy,
    У меня нет PICKit3,будет прошивка с 16F676?У меня есть и PIC и програматор.AllPic-Вы можете вспомнить. :-).
    Контроллер печи «Вулкан»,Простой импульсный металлоискатель «Питон»,
    Универсальный термоконтроллер на DS18b20 «ХолодОК»,Простой металлоискатель «МалышFM2»,Фотореле с программируемыми порогами освещённости,итд-Все сделано с AllPic.
    Ето возможно?Буду очень признателен.

    1. К сожалению, не получится — у них начинка разная совершенно. Это примерно как из штукатурки готовить оладушки — по виду же она на тесто похожа..
      А программатор не проблема — вот этот шьёт, аж бегом и совершенно бесплатно: http://picpgm.picprojects.net/

  19. Спасибо Eddy,
    Picpgm -ОК,универсальный.(Как я его не увидел на этом маленком Нет-е. :-)).Только модификация на AlPic(Vpp на 9волт) и все будет подготовлено для PiTone2 ,итд…
    Мой Русский язык-OMG.Я из Сербии ,но пытаюсь.
    P.S. Только для твоих глаз.

  20. Вітаю, Eddy!

    Собрал экземпляр Питона, при первом включении выгорел mt3608 и токоограничевающий резистор R2. Стал проверять- ошибок нет, детали исправны, короткого в нагрузке тоже нет. Заменил дохлые элементы и запитал через ЛБП с ограничением тока. Питон стал нормально запускаться, после чего я стал добовлять ток и пробовать запускать снова (с полной разрядкой С2). На токе ограничения немного более 3А, опять при запуске сгорел mt3608 и R2. Отсюда делаю вывод, стабилизатор горит из-за большого тока заряда С2. С2 использую 2200мкф LOW ESR, R2-10Е. По даташиту mt3608 имеет на борту защиту от перегрузки по току, но видно не в моем случае. Хочу спросить, у Вас не было подобных «сюрпризов»? Может быть возможно уменьшить емкость С2 или увеличить сопротивление R3? Или лучший вариант купить «правильные» mt3608?

    1. Поздравляю — у Вас МТ-шки подделки. Я на них тоже нарвался. у них нет точки у первой ножки и маркировка от оригинальных отличается меньшим количеством цифр и букв. Горят аж бегом при напряжении на входе выше 5в.

      Или ставьте настоящие, или переделывайте схему на питание от одной банки лития (надо будет 3,3в стабилизатор ставить UltraLowDrop)

      1. У моих точка у первой ноги есть, и маркировка B6288z. Не хотел долго ждать, купил в «Вороне», больше нигде не нашел. Теперь предется ждать с Китая. Может у Вас есть проверенный продавец?
        А переделывать что-то очень не хочется, потому, что платы заказал у китайцев, и уже получил. Я добавил ICSP разъем, подписал детали ну и внес некоторые косметические изменения. Платки получились очень симпатичные.
        http://piccy.info/view3/13221809/4c91fa43a4ba3aa84199912c336f77c8/
        http://piccy.info/view3/13221817/8e82db999fe29ea9cf7298a26ea78394/

        1. В Вороне и я брал — хорошо работали. А подделка как раз с Али уже три раза приходила, от разных продавцов.
          Поэтому возможно где-то на плате еще косяк какой-то. Может в номиналах деталей, стоящих далеко от преобразователя..
          Хотя беда может быть и из-за неподобающего дросселя преобразователя — это критичная деталь.

          1. Расшарить не смогу-заказывал не на PCBWay. Но могу поделиться файлами, есть и несколько плат свободных.

          2. под вашим ответом нет кнопки «ответить» :), надеюсь увидите
            поделитесь и куплю одну
            куда писать?

  21. Ну тогда склоняюсь к тому, что в Вороне сейчас продают новую партию. Влияние каких-то цепей полностью исключаю, потому, что ради эксперимента, на голой плате собирал только преобразователь. А вот с дросселем надо поэкспериментировать, хотя дроссель стандартный на 22мкГн (маркировка 220), такой-же как у Вас на фото, только пришлось сделать его выводным.

  22. Вот только собрал первого питона (замечательно работает), как оба-на, вышел второй. Вопрос: имеет смысл делать второго? Чуйка на тех же катушках реально больше, или просто больше лампочков для мигания? )))

  23. Эдди, не понятно для чего , но все спрашивают на каких частотах он работает )))), озвучь это , чтоб отстали от меня…
    Ну и видео в копилку по питонам подводным, как вариант для самоделкиных.

  24. Спасибо за интересный прибор.
    Можете выложить монтажку…. а то то ли уже спать пора…. то ли обленился…. то ли жара давит….но с наскоку при составлении монтажки слегка запутался 🙁

      1. Сегодня доделал монтажку на свежую голову.
        Просто из того что вчера накидал не понятно что за элемент слева от ТЛ-ки, подозреваю что кондер нан так на 100, но могу и ошибаться (его на схеме нет). 4 и 8 нога это скорее всего питание. Диода D5 и перемычки для калибровки на печатке не нашел (но в принципе то не проблема — диод можно поставить в удобном месте перемычка тоже используется разово — можно и перемкнуть. Ну и в р-оне потенциометра я так понял применены 2 резистора с двух сторон P1.

        1. D5 ставится только если устанавливается вибра — в подводном варианте. Для обычного МД он не нужен.
          Если изменений в схему вносить не будете, то и калибровка не требуется — она уже есть в памяти контроллера. У TL-ки питание стандартное, как и у всех сдвоенных ОУ, поэтому на схеме не рисовал.

          1. А что с компонентом слева от ТЛ-ки (между 4 и 5 ногой)? Кондер на 100 нан или что то другое?

  26. Можно-ли использовать 5- вольтовый стабилизатор напряжения вместо 3,3- вольтового (MCP1703 вместо AMS1117) для питания МК? Повлияет ли это на корректное отображение нижнего порога напряжения аккумуляторов или достаточно пересчитать делитель напряжения R14/R15? и да, при каком напряжении питания программатора шить контроллер?

    1. Можно. Но снизится чувствительность раза в полтора. Вокруг надо будет не только R14/R15? пересчитать, но и делители с выходов ОУ на контроллер. Как по мне, то проще AMS1117 найти — они есть на всём компьютерном железе (материнки, видеокарты и т.д.).
      Контроллер программатор шьёт при любом напряжении корректно.

  27. Согласен,- в этом случае проще найти стабилизатор на нужное напряжение. И еще вопрос- можно-ли увеличить ток линейки светодиодов кардинально уменьшив номиналы резисторов R24- R26, по моим подсчетам для тока 15 ma через светодиод — вышеперечисленные резисторы должны иметь номинал 47 Ом?

    1. Можно, конечно. Но тогда возникнет проблема с работой ограничителей по току на портах контроллера. Уменьшится размах напряжения на порту и это может ухудшить управление каскадом выходных транзисторов катушки. Можете потерять преобразователь напряжения.
      У Вас плохо светят светодиоды?

  28. Боюсь, что в солнечную погоду их будет вообще не видно, они у меня за матовым стеклом, вообщем поэкспериментирую с яркостью светодиодов. Эдуард, благодарю Вас за дельные советы!

  29. Дергнуло меня по привычке включить как клонов и пиратов на 12 Вольт, секунд на 15….. мигал крайний светодиод, затем вспомнил что запитываться должно от 7,4 Вольт :(.
    Подскажите, можно ли его питать от 12 Вольт , нечего не сгорит?
    Понимаю что такое спрашивать уже поздновато, ну негде сейчас у меня взять 7,4 В для проверки.
    А также что означает равномерное мигание крайнего светодиода?

    1. Так-как у меня не сложились дружеские отношения с mt3608, а проверить работоспособность прибора очень хотелось, я выпаял очередную сгоревшую эмтешку и подключал для проверки от 12 вольт. Только для обмана контроллера пересчитал и заменил R15 на 1,8 кОм. На AMS1117 можно подавать до 15в, а на мт3608- до 24в, так, что думаю все у Вас осталось целое. А по поводу мигания первого светодиода, это значит, что контроллер не видит поисковую катушку. Хотя в Вашем случае, может контроллер ругается на высокое напряжение, но это надо уточнить у Eddy.

      1. Первый светодиод — нет активности на катушке. Второй — не работает усилитель.
        МТшки разные есть. Поддельные и от 6в дым пускают. Оригинальные 24в выдерживают. Тут как свезёт.

        1. Значит мне не повезло 🙁 …
          Подключил во второй раз 12В — пошел дымок + засветилась как лампочка — аж сквозь плату увидел.
          Завтра пожалуй поеду либо за второй подделкой в ворон (брал у них) и пару литиями либо в радиостори.
          Может ли гореть из за другой катушки (цеплял катушку с клона/пирата — диаметр 30 см 21 виток провода 0,8мм)?

          1. Вот так и я, после первого включения увидел МТ-шку сквозь плату. И тоже в вороне брал. Чтобы убедиться в работоспособности прибора, сделайте как я предлагал выше, уберите МТ-шку и запитайте от 12 вольт. Если ошибок нет — прибор должен заработать. Значит все хорошие МТ-шки, Eddy у них скупил 🙂

          2. Если Вы других модификаций в схему не вносили, то процессор сам настроится на катушку и ничего плохого не будет.

  30. Да не делал не каких модификаций… сначала нужно запустить в оригинале а только потом думать о модификациях.
    Взял еще 2 микрухи в радиостори… результат тот же, как с катушкой так и без нее дико греется преобразователь 🙁 .
    На выходных возьму еще с радиорынка микрухи + уже готовые модули на этой микрухе…. поиграюсь сначала с модулями — если с модулем запуститься то проблема в микрухе, если и модуль будет гореть то буду пристально смотреть монтаж (при беглом просмотре ошибок/залипух не увидел).

    1. Как правило, на готовых модулях стоят нормальные микросхемы. Хотя китайцы уже и на модулях стали перемаркировывать LM2596, чего раньше за ними не замечал. Тенденция, однако.

  32. Эдди, поскажите, если я откалибрую питание , а потом прошивку скачаю, будут ли на следующих прошитых микроконтроллерах уже откалиброванное питание?

  33. Да уж, действительно — «простой» 🙂 МТ-шки нужно найти оригинальные, ТЛ -ки тоже. Схема — додумывай сам. Мне больше нравится автор «Малыша FM-2» 🙂 Там было понятно ВСЕ!

  34. 7,4 вольта не проблема, но TL072 нужно 12 вольт. Так зачем усложнять схему «проблемной» МТ-шкой, если у всех поисковиков питание 12 вольт? Испытанное временем. Проект считаю незаконченным и выставленным «на люди» преждевременно.
    Р.S.: За Эдди порву любого 😉

    1. Судя по схеме, МТ как раз и кормит TL, потому как при питании от свинцовых аккумов постоянно плывет напряжение и приходится у того же «Пирата» крутить резистор баланса. Тут этим МТшка занята. Простая и стоит копейки. 🙂

  35. Eddy, подскажите пожалуйста, что означает постоянное пикание и светодиоды вспыхивают друг за другом (все)? Реагирует только на замыкание 4 ноги…. Спасибо!

    1. Означает, что что-то не так. 🙂
      (термин «ничего не работает» не достаточно информативен)
      Гляньте мое видео старта «ПиТона» и сравните со своим.
      Попробуйте точнее описать увиденное.

  36. Ясно. Спасибо.
    Все прекрасно работало, пока не пришла идея заменить катушку с 12 см на 25см. Заменил — перестал работать. Поставил старую катушку назад — то же самое. Проверил основные напруги — все норм 11,98, 4,15, 3,31…Попробую перепрошить, не поможет — буду ТЛ-ку менять….

    1. Четверть века с PIC-контроллерами работаю, несколько десятков тысяч их через программатор пропустил. За это время ни разу не видел, чтобы прошивка слетала.
      Может просто что-то на плате отвалилось/замкнуло/флюс затек..

      1. Зато атмеги у меня неоднократно отваливались. А с тех пор как это одна контора,я им мало доверяю))))). Спасибо за помощь! На выхах обязательно все перепроверю и перепаяю. Уже закупил пачку ТЛ-ок…. )))

    1. Честно говоря, не знаю — я с ней никогда не работал. По шустрости вроде должна подойти, а вот по входным допустимым напряжениям вроде не дотягивает до верхней шины.

  38. Спасибо ! не буду городить огород. найду все таки тл ку. она же малошумящая. как мне товарищ подсказал. просто 34072 вагон.. с телефонов немецких радио-телефонов. СП. АДМИН !

        1. На вашей плате тоже есть .это место под резистор. я делал вашу плату. 1 к 1. а рисунок платы я взял здесь в обсуждениях. только страница была ранее. открылась у меня .

          1. Тогда всё в соответствии со схемой, приведенной выше. Смотрите на схему и паяете.

          1. Ну мы-же привязываемся к катушке из статьи- 350 мкГн, тогда и резистор около 100кОм
            P.S. Немножко ошибся, у меня два резистора по 47кОм.

  41. Я уже собираю не первый ваш проект. уже наверное 4 й. всегда было все нормально. просьба ЭДИ. не посылать меня подальше.осталось прошить пик и можно подавать питание. которое у меня уже в порядке. +12.4 и 3.3в.

  42. Ну не конец пришли тлки с чи дип.ST Microelectronics этой фирмы. начал тестировать на тестере Эдди.зеленый так и загорелся обнаружил много лм358.из старых и дип тлка тоже 2ные помигивания зпапял новую .работал прибор и доволи таки хорошо..еще надо настроить .хотя уже и так чуйка норм. но надо в корпус всаживать.катушек сделано пару штук для пробы.в общем доволен.спасибо админу за работу.ждем новых девайсов.прошивал тестер тлок. прошивка опять закрытая. это нормально ?.как на 1823 . тестировал 34072. зелёный загорается и медленно погасает .и опять заг и погас…..

  43. Доброе утро. Подскажите, При включении прибора,зажигаются и гаснут светодиоды в таком порядке: 5-6-3-4-2 (первый молчит) и сопроваждается писком в динамике (с изменением тона при включении светодиодов). Я так понимаю, что прошивка есть как слева на право(123456) так и справа на лево(654321). Но в моем случае включаются они как писал выше.Возможно такое , что прошивку я криво залил? Далее, если считать слева, то пятый моргает(если справа, то второй),Почитал,это что то с усилителем,сигнал не может быть считан процесором.Есть ли у вас карта напряжений или подскажите где рыть, что то запутался я. Спасибо.

  44. Добрый вечер, посмотрел ваш ролик и delamorto, у вас светодиоды при включении с первого по шестой и обратно зажигаются и прибор готов к работе.
    Я перепаял светодиоды,теперь у меня так индикация:
    1.С первого по пятый загораются (шестой не горит).
    2. С пятого по первый не возвращается индикация
    3. И первый светодиод возмущается.

    Что может быть с 6 светодиодом? Светодиод рабочий,перед впайкой проверял.Соплей или залепух нет, плата промыта в спирте,дорожки без обрывов.Катушка снята с преведущего рабочего питона1.
    Спасибо.

  45. сегодня меряли на выходном транзисторе напругу и осцилограму смотрели ради интереса. там импульсы до 360 вольт. меряли автомобильным девайсом.для диагностики.я сфоткал .экран.могу выложить куда нибуть. ради посмотреть. сейчас работаю с катушками. вроде настроишь катушку на приспособе . чутье супер. ниткой капроновой умотал. индуктивность сразу вверх. как поймать. ума не приложу. может что подскажете..может отводы сделать на последних допусим 5 витках. а потом уже зная точно на ужатой катушке. сколько .по новой мотануть.??? СП.

    1. Ничего подстраивать не надо — когда светодиодик при включении туда-сюда бегает, прибор сам настраивается по имеющуюся катушку. Вам надо только зафиксировать катушку, чтобы её параметры при поиске не бегали, а то будут ложные сработки.
      Про катушки можно почитать тут: http://md4u.ru/viewforum.php?f=91

  46. я понял..но хоть большая или малая катушки должна в пределах 350 по идуктивности это будет чуйка выше чем допустим 400. или нет. даже я вот мотаю еще не стянута. даже один виток может дать прирост чуйки что дома все звенит.то потолок берет то пол. арматура же есть.как только уматал плотно ниткой. пипец.уехало вверх..спасибо почитаю по ссылке.может там найду что мне надо.

  48. Здравствуйте! У меня 2 вопроса. 1.Прислали микросхемы DC-DC c маркировкой S35BDB. По даташиту должна быть B628. На упаковке написано MT3608. Это не те микросхемы или какая то нестандартная маркировка? 2. Какой динамик можно использовать?

    1. Доброго дня
      Этот вопрос лучше задать китайцам. Я не в курсе, что это.
      Динамик можно использовать в принципе любой, но более высокоомные будут создавать меньше помех, поэтому если есть возможность поставить динамик на 32-50 Ом, то это будет предпочтительней.

  52. Здравствуйте! Поставил DС-DС преобразователь S35ххх. При включении без катушки 12 вольт на выходе есть, мигает первый светодиод и пищит динамик. Намотал катушку 21 виток на диаметре 300 проводом 0,45. При ее подключении идет просадка напряжения с 4,7 до 2,9 вольт. Отсечка по току на ЛБП выставлена на 0,75 ампер. Что посоветуете?

  53. Прошу прощения. Не 4,7 а 7,4 вольта подаю питание. Проверяю пока на столе без лития, боюсь спалить микросхему DC-DC преобразователя, поэтому питаю от ЛБП. При подключенной катушке напряжение падает до 2,9 вольт и начинает нагреваться DC-DC микросхема. Осциллографом проверял сигнал на 2-м выводе МК, сигнал отсутствует при отключенной катушке. Дайте совет, в чем может быть причина?

  55. Нашел причину. Был неисправен Т2. Сейчас все запускается как в описании но не реагирует на металл. Пробовал менять TL-ки, не помогло. Смотрел осциллографом импульсы на 6 и 7 выводах микросхемы есть, а на 3 нет. И они никак не меняются при приближении металла к катушке. Объясните пожалуйста как должно быть.

  56. Нашел свой косяк. Резистор,шунтирующий катушку поставил 1206 на 330 ом. Вот он и накрылся, хотя визуально целый. Поставил 3 по 1к и все заработало. Но чуйка слабовата. На 300 мм катушку стальной диск 100 мм реагирует с 25 см. При выведенном в ноль резисторе R1. Резистор R16 стоит нулевка. При увеличении сопротивления R1 чуйка становится еще меньше. Посоветуйте что можно сделать.

  57. Для начала, сходить проверить на улицу. В помещении нормально работать не будет — помех много. Затем почить многочисленные форумы где обсуждают «Пират» — схема тут практически такая же.

  59. Привет! ну я немного поработал к катушками. добился нормальной чуйки. резюки не трогал 2 по 47 ком и переменник 20ком. значит диаметр кат. 250 мм —28 витков .пров. 0.6 мм.600мкн. 29 виток уже вылазит из этого диапазона настроек. далее 200мм —провод 0.6 33витка около 600мкн.делал стенд по сборке .есть видео в ютубе мужик на дсп просверлил отверстия и вставил кусочки полипропиленовых трубочек по диаметру намотки. я скажу очень удобно работать.можно померять индуктивность и чуйку не снимая.но уже катушка должна нитками стянута. в квартире не настроишь надо выходить на улицу .вот такие дела.тлки брал в чип дипе 3х видов. работают одинаково . но тест не проходят . тухнет зеленый светик. получил с али 20 шт. все лм 358. сделал еще один лс метр. и был еще один когда то делал частотомер и LC в одном . показывают одинаково. это уже радует.если намотать 350-400мкн.чуйка малая совсем.600 это супер.!!!!!!! закапали кольцо в песок сантиметров 30.нашел нет проблем.

  60. admin как правильно откалибровать светики . чтоб показывало реальное напряжение батареи.где то читал не могу найти . что делать с 4 ногой при калибровки. ????там джампер на землю.а что дальше не пойму.

    1. Описание в архиве с прошивками. Выставить напряжение РАЗРЯЖЕННОЙ батареи и при замкнутой на землю четвертой ноге включить прибор. Он запомнит и всё рассчитает сам. Всё.

  61. я питаю готовой мт-3608 .через 10ом.падение напруги 1.3 в.выставил на мт.13.4 вольта.нужно чтоб было на 12в точно. или может быть пару десяток выше? спасибо!

  62. Здравствуйте. Сегодня провел испытания на улице. Лист жести примерно 1х1 метр видит 35 см, банку из под краски диаметром 100 мм с 30 см. Мелкий металл — гвозди, проволоку не видит вообще, пассатижи, штангенциркуль в плотную к катушке. Короче чуйка никудышная. Катушка у меня диаметром 300 мм, индуктивность 390 мкГн. Резистор R16 ставил подстроечник на 100 кОм. Чувствительность увеличивается при минимуме сопротивления R16 и Р1. Можно ли что то сделать что бы «видел» крупный металл на 70-80 см?
