Индикатор спектра диапазона 2,4GHz за вечер

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (6 оценок, среднее: 4,33 из 5)
Загрузка...
admin

На высокие эксплуатационные параметры конструкция не претендует, но иногда может помочь при проблемах со связью с роутером или неработоспособностью свежекупленной радиоуправляемой модели, которая то работает, то нет..

Всё устройство при повторении обойдется менее $3 и собрать его можно в течение часа из готовых модулей, которые есть и на AliExpress и в магазинах для Arduino.

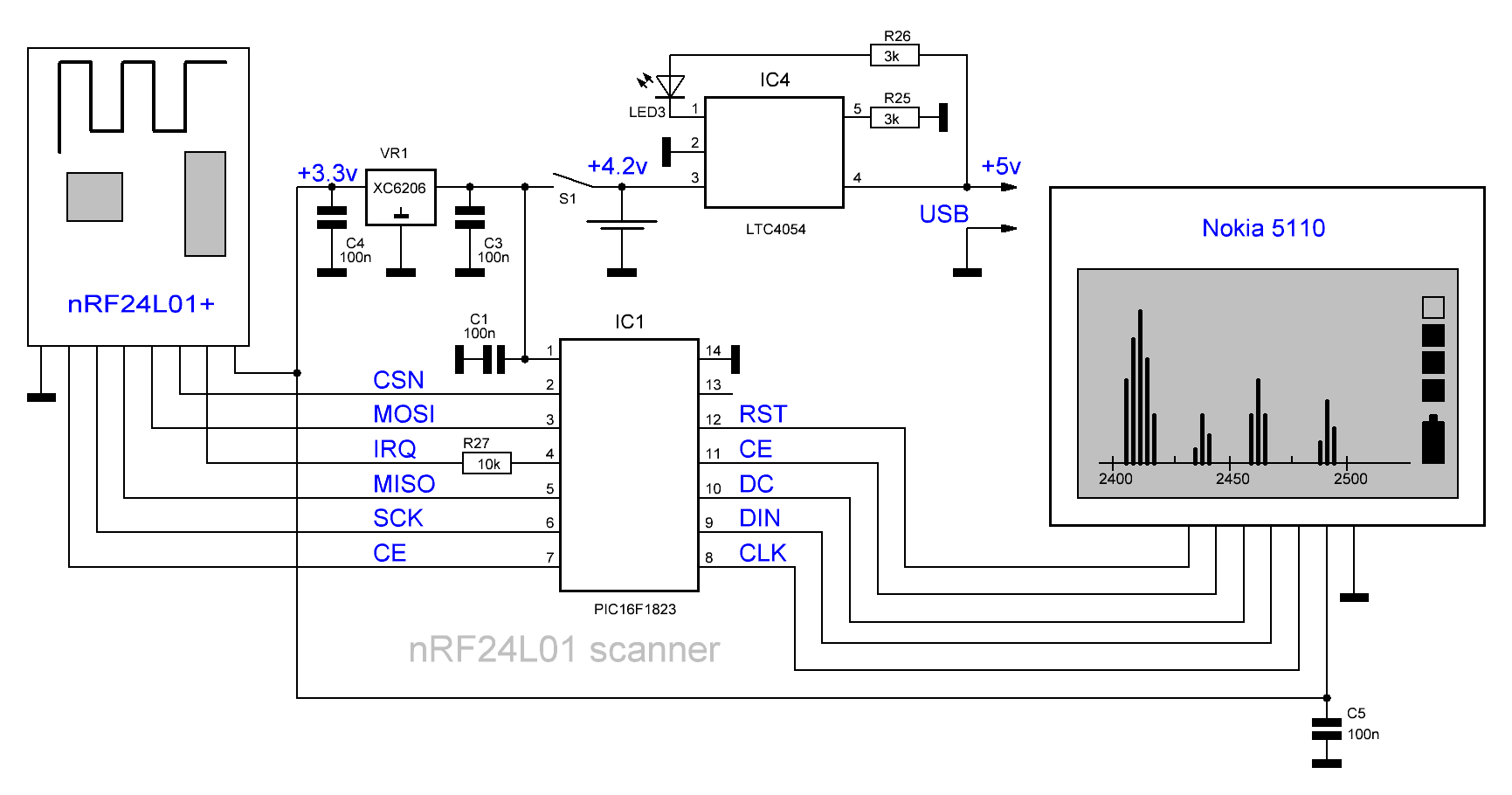

Схема, как обычно, проста и не содержит «лишних» деталей.

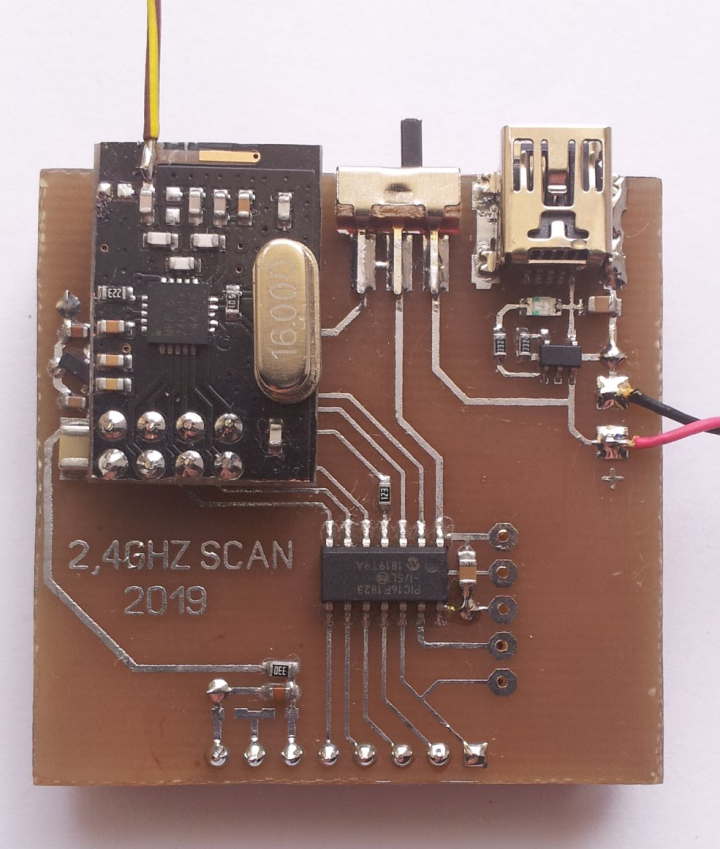

В собранном виде выглядит это вот так:



Всё необходимое для повторения конструкции можно бесплатно скачать тут



Если у Вас возникнут вопросы или Вы захотите связаться со мной, сделайте это с помощью формы на страничке «Обратная связь»

+2
Наблюдение двухстороннего обмена устройств по TTL RS232
Электронная кнопка включения SmartKey200
Кнопка включения с мутированием сигнала для усилителя
Как проще всего прошить микроконтроллер?

80 thoughts on “Индикатор спектра диапазона 2,4GHz за вечер”

  3. а может простенький комплект пропорционального радиоуправления сделать на 1823… осталось штуки 4, у автора наверное чуть больше 🙂
    2-4 канала пропорциональных и несколько дискретных, на том же модуле nRF.
    У меня судомодельных кружок рядом а им полноценные комплекты РУ не купить, финансирования только на материалы хватает

    0

    1. На всё времени не хватает. Сперва восстановлю купленный вертолёт после краша, исследую работу, потом подумаю про управление 🙂
      Без сбора информации о предмете трудно что-то путное сделать.

      0

      1. так самое простое …кораблики и машинки
        вертолёт большой ? смотрите осторожно с винтом… пальцы вам еще нужны
        я сыну хотел купить а потом почитал как даже опытные и осторожные серьезно получали от вертолета … купил ему машинку 🙂

        0

          1. боже мой… банальный компаратор удостоился стольких умных букв…

            0

          1. я имел в виду твои по секрету засвеченные модульки, ты же понимаешь

            0

  10. Сорри за офтопик, но, похоже, домен smartelectronix.biz просрочился. Хотел тут кое-что глянуть на Вашем прежнем сайта — а там заглушка… 🙁

    0

    1. Да, я не стал продлевать домен.
      Сайт переместили на хостинг в РФ, а согласно указу Госдумы с ноября должен вступить в силу закон об изоляции рунета от глобального.
      Материалы я не удалял, поэтому на днях сайт должен появиться по адресу eddy71.ucoz.net

      0

  11. пришли детали , но модуль не совсем такой с двумя микорсхемами и антенкой, загорелся . цифры 2400-2500 показывает , батарейку -полный заряд , но поле все черное,

    0

          2. Эдуард, есть вопрос относительно скорости сканирования. Сколько длится проход от начала и до конца?
            И кстати, какое потребление?

            0

          3. Потребление как и у модуля nRF24 — с индикатором около 14-15мА. 128 каналов по 300мкС на канал. Около того.

            0

          4. зачем 128, если у 5110 всего 84, да еще и минус палки индикации аккума

            0

        2. А чтоб не пропустить в эфире наводку и отобразить её наличие. Например, у микроволновки очень узенький спектр в один пиксель, а канал передачи радиоуправление забивает напрочь.

          0

          1. что значит «спектр в один пиксель»?
            щаз пойду посмотрю магнетрон на примусе

            0

          2. какой там «один пиксель»…
            все болтается вокруг 2470 ±10МГц

            0

    1. Судя по тому, что осень на дворе, то копать можно в огороде, после уборки картофеля 🙂
      А в данной реализации, из-за однобитного выхода RSSI у nRF24L01 приходится «вытягивать» сигнал накоплением, в итоге отображение ..не быстрое.
      Как попадется в руки более шустрый чип приёмника, сделаю повеселей версию.

      0

    1. Доброго дня. Вполне реально. И делают ведь. 🙂
      А у меня пока затянувшийся вход в новую работу и отсутствие свободного времени даже на мелочи. 🙁

      0

  19. Собрал индикатор. Он даже сразу заработал только резистор подобрал в питании дисплея. Только непонятно почему когда сигнала уже нет а индикатор его еще показывает около 30 с. Постепенно уменьшая уровень. Очень неудобно. Я микроволновку выключил а он показывает что она включена. И найти направленной антенной источник помех при таком алгоритме работы не реально. Можно ли уменьшить отображение после исчезновения сигнала?

    0

      1. Судя по времени сканирования канала 300 мкс все 128 каналов сканируются 0.0384 с. Даже если секунда то ничего страшного. Но ведь отображается уже пропавший сигнал еще 30 с. Я про эту задержку спрашивал. Если нет сигнала зачем его отображать еще 30 с. Я понимаю задержку в 1 секунду, но в 30 с мне не понятно.

        0

          1. Спасибо. Буду ждать новой реализации.

            0

  20. Здравствуйте, Эдуард!
    Не получается прошить контроллер c помощью pickit2, версия прошивки 2.61. И ничего свежее этой прошивки я не нашел. В ней этого контроллера нет, подскажите, пожалуйста, где найти нужную прошивку?

    0

    1. Ну и хорошо. Мне как раз пришли модули на СС2500, теперь можно и «шуструю» версию сделать, а то на nRF24 из-за скудности кристалла трансивера оно сильно ..не быстрое.
      🙂
      зы.Еще бы время появилось, а то с этой удаленной работой, походу работы стало еще больше, чем до карантина 🙁

      0

  22. Привитанне ЭДДИ ! Собрал я девайс .что то экран помигивает черным фоном. но под фоном есть показания. как бы контраст большой.что за неисправность. но я чипы перепаивал с одного модуля на другой. стало показывать хоть в промежутках подмигивания.

    0

        1. Или грязное питание (нет конденсаторов после стабилизатора) или дефектный экран.
          Часто экран можно починить сняв стекляшку с платы (четыре жестяных хвостика отогнуть надо) и почистить контакт между платой и контактной резинкой к экрану. У меня половина экранов с Али не работало из-за грязи на плате в месте прижима.

          +1

  23. В точку Эдди …Или грязное питание … добавил электролит в паралель с4. все пошло . у меня нет резинок на диплее . крнтакты подпружиненые.осталось подсветку организовать .куда что подобрать на какую ногу резюк. с питания и куда . и примерно сколько ом.???? там пятачки есть . вы предусмотрели для этого.СПАСИБО !!!!!

    0

    1. На тех экранах 5110, что я последние пару лет вижу и использую, уже всё на плате есть. Обычно вывод на контактах подписан LED.
      Туда от батарейки перемычку и всё. Хотя попадаются экраны, где светодиод уже к + припаян, а LED надо к земле соединять. Надо разглядывать конкретный экран.

      0

  25. Включил пульт от верта дешевого. гармоник на пол экрана. включил SPEKTRUM 7S сигнал чистый. при каждом включении меняет каналы.2 канала на управлении..видно как работает система SPEKTRUM DSM2.

    0

    1. У меня уже лежит спаянная такая же конструкция, но на модуле СС2500, на которых собирают хорошее управление.
      Будет намного шустрее всё показывать.
      Но времени пока всё нет и нет 🙁

      0

      1. придет время .пусть созреет.надо чтоб полежало. у меня эта тоже полежала.2 недели а может и больше. пришло время и заработало. я вообще 2 платки купил не те.но поменял чип.который стоял на большой .поставил его на малую.а на малой тоже купил не посмотрел не тот чип.
