Загрузка...Транзистор тестер LCR-T4 давно заслужил славу народного помощника радиолюбителя благодаря своим возможностям быстрой проверки радиокомпонентов и доступной цене. Но есть у него и два недостатка.
Первое, это непомерная цена на батарейки типа «Крона» или 6F22. Вторая проблема — отсутствие корпуса. Вследствие чего страдают провода к той драгоценной батарейке и есть риск разбить стекляшку экрана.

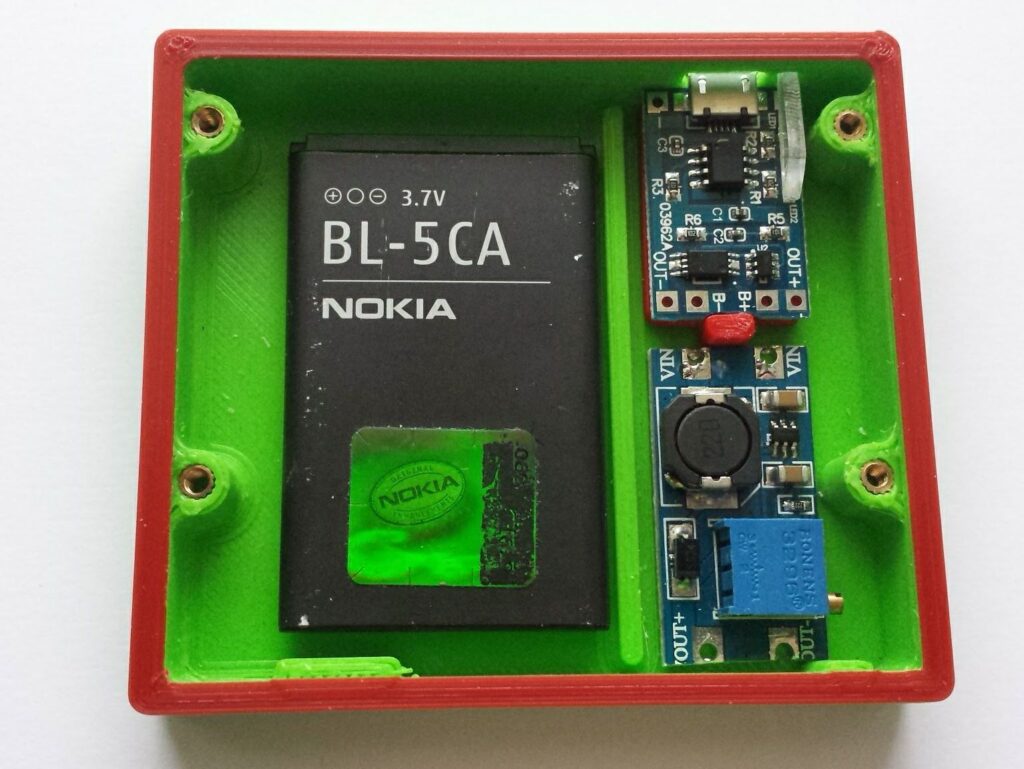

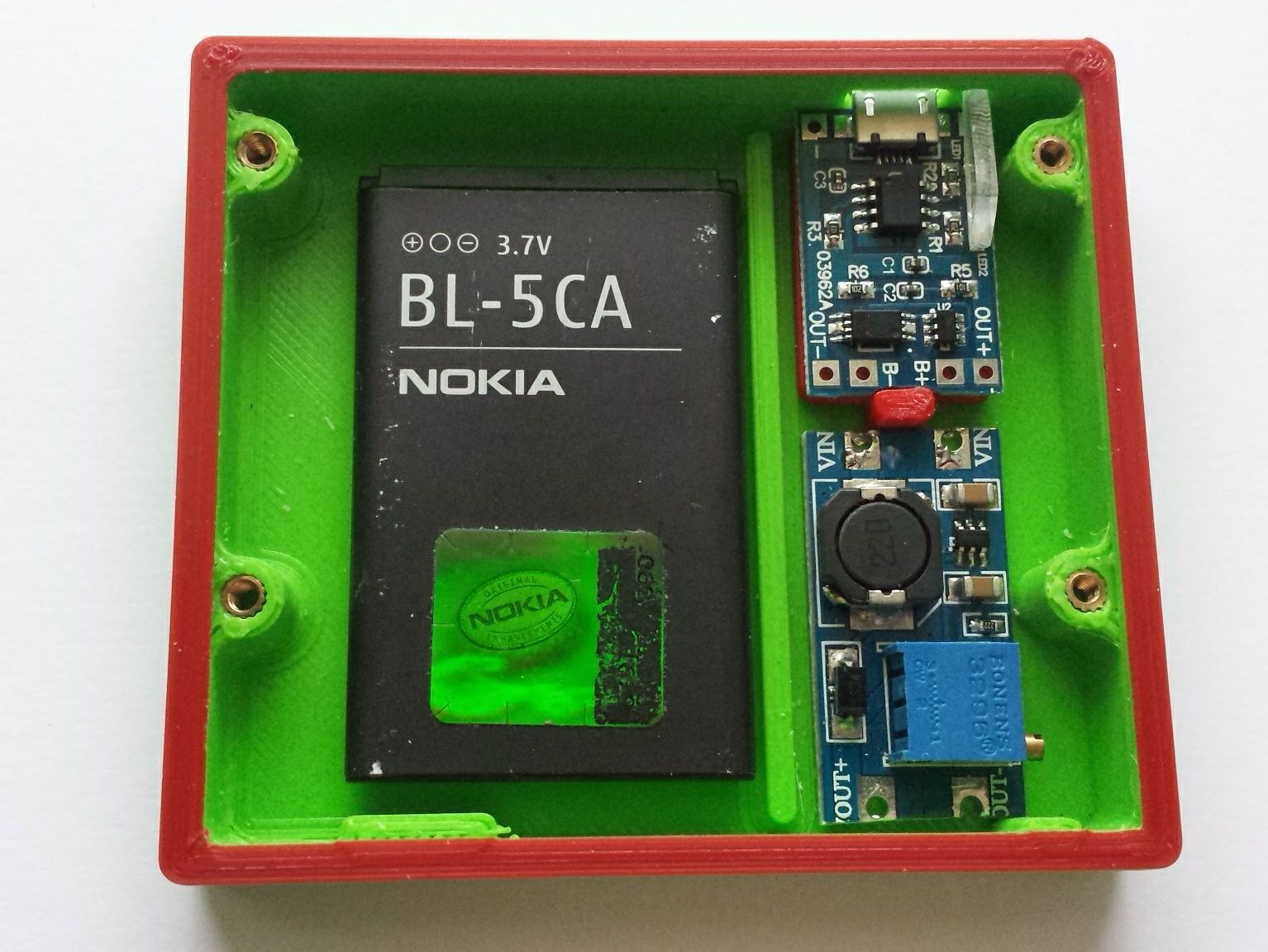

Чтобы решить эти две проблемы, я решил поместить LCR-T4 в самодельный корпус и туда же вставить аккумулятор от старого мобильного телефона, плату зарядки и плату повышающего преобразователя (тоже с Aliexpress).
Всё вышло довольно компактно.

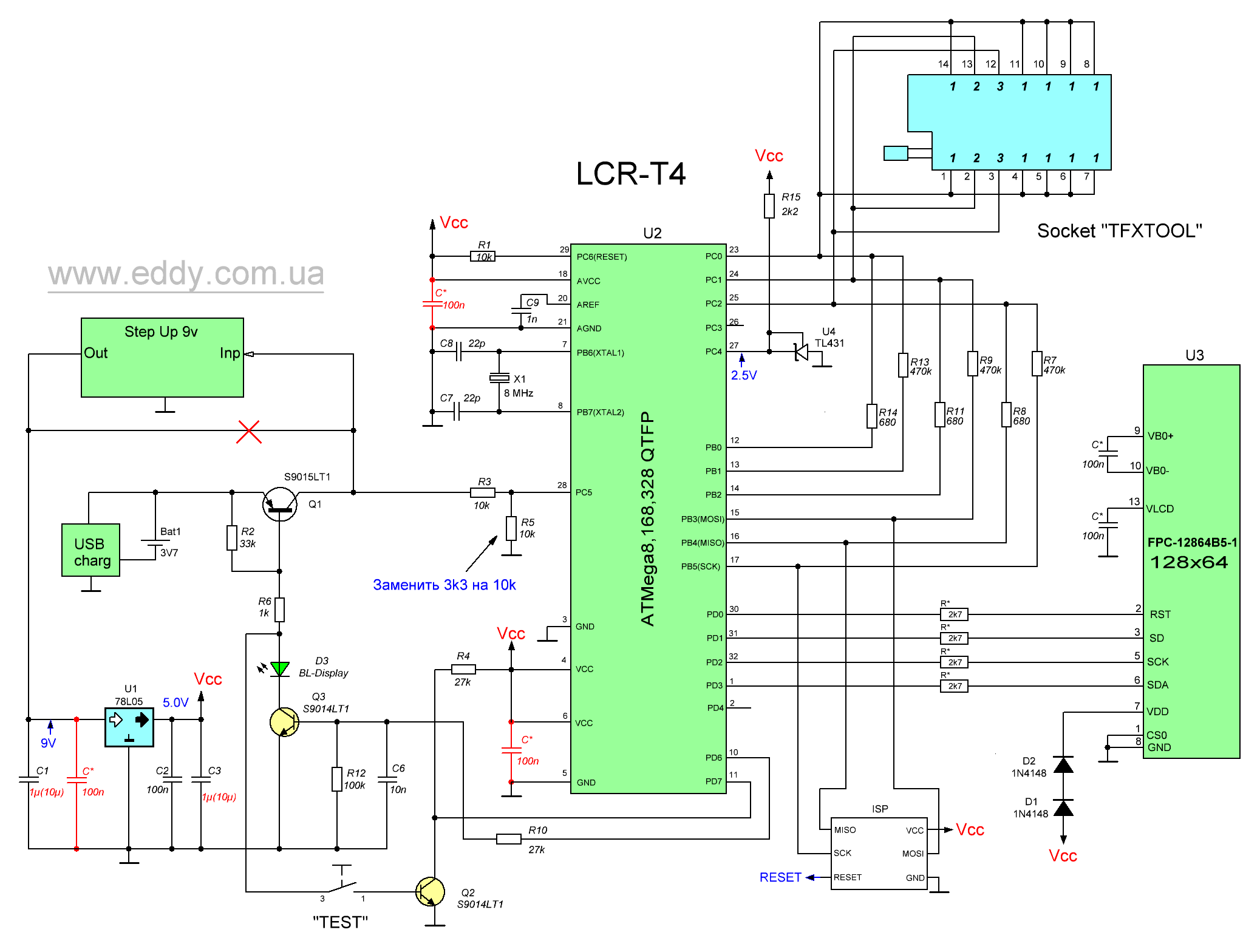

Для нормальной работы схемы после модификации, в неё надо внести пару исправлений. А именно, заменить нижний резистор делителя напряжения цепи контроля батареи с 3к3 на 10к и «вклинить» повышающий преобразователь между ключом питания и стабилизатором 5в. Выходное напряжение преобразователя я выставил 9в, в результате прибор работает штатно. Опыт использования модифицированной схемы показал, что транзистор Q1 лучше заменить на p-канальный полевой, например IRLML6402, тогда падение на ключе будет меньше и время работы от аккумулятора значительно увеличится.

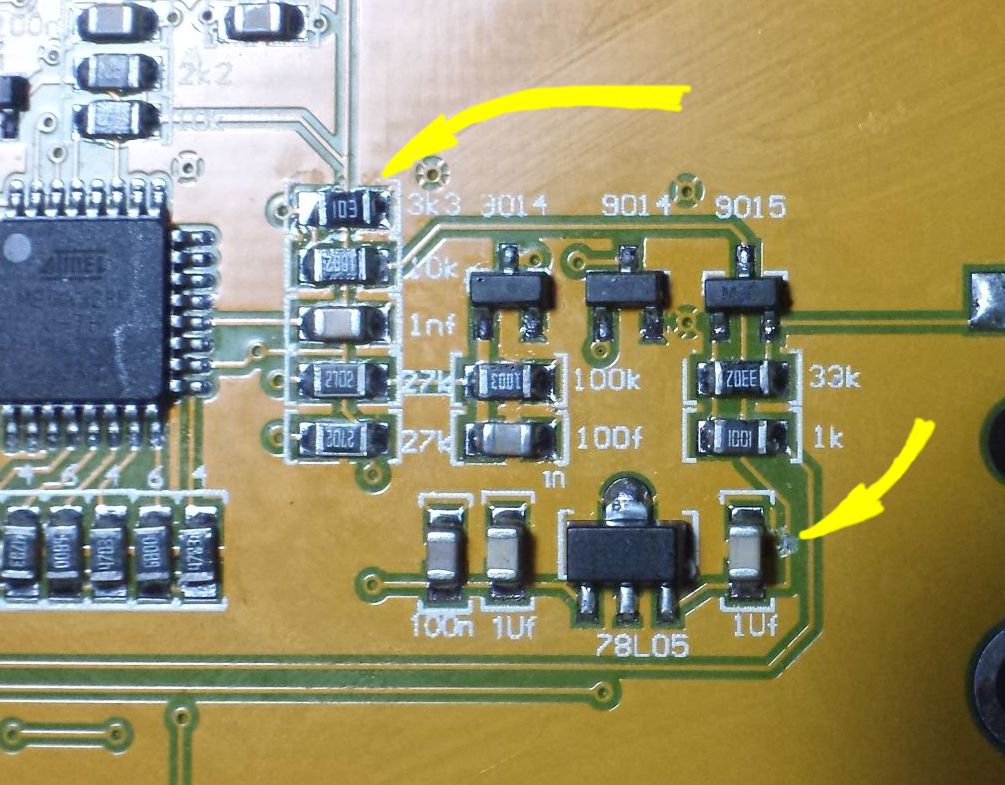

На плате это выглядит вот так:
(на фото можно кликнуть для увеличения)

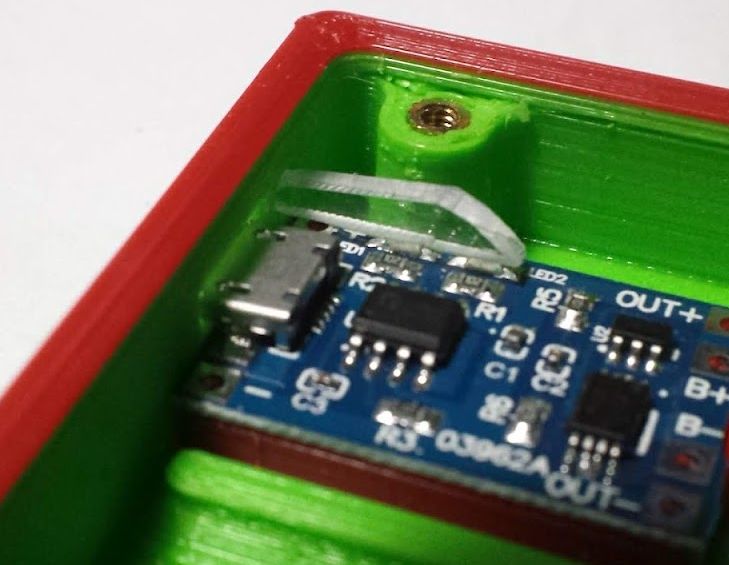

Для отображения процесса зарядки я вывел наружу самодельный световод из кусочка оргстекла.
Все необходимые для повторения конструкции файлы можно загрузить бесплатно тут:
https://www.eddy.com.ua/download/%d0%ba%d0%be%d1%80%d0%bf%d1%83%d1%81-%d0%b4%d0%bb%d1%8f-lcr-t4
Если у Вас возникнут вопросы или Вы захотите связаться со мной, сделайте это с помощью формы на страничке «Обратная связь»
Если он питается от 5 вольт, не проще ли было от повербанка плату вставить ? Там микра одна и включается он от появления нагрузки?
Нет, не проще — во первых, с повербанка очень «шумный» выход, а тут измериловка милливольты измеряет, для этого и стоит очень качественная КРЕНка, во вторых, управление питанием от контроллера работает по разному в разных режимах, поэтому как «вправить мозги» контроллеру повербанка — та ещё задачка. Так что так вышло проще и дешевле всего. Как обычно. 🙂
Хорошо получилось! Я тоже делал питание для T4 на таких же модулях и использовал 18650 аккумулятор. В разрыв между повышайкой и аккумулятором поставил выключатель а на самом T4 ничего не менял. Правильно я понял, что замена резистора даст возможность мониторить состояние аккумулятора?
Да, резистор изменяется для более корректного отображения напряжения батарейки. Без переделок есть шанс в неподходящий момент взять прибор, а он не работает. А так всё штатно ругается на севший аккум, включается своей родной кнопкой и отключается процессором 🙂
..хотя сейчас мысли в голове ходят и биполярный транзистор поменять на полевой (Q1) чтобы уменьшить потери на нём. Но пока лень берёт своё.
Спасибо! Попробую переделать по Вашей схеме и Q1 тоже заменю на полевик.
несколько странное решение. для 78L05 достаточно в районе 7В на входе для падения напряжения + компенсации пульсаций. более того — можно воткнуть LDO вместо 7805 и подавать в районе 6В.
второй момент касается резисторов — можно вместо замены резисторов перепрошить приборчик. в конфиге прописываются номиналы делителей и напряжения батареи. это доп. опции. основные — существенное расширение функционала самого тестера.
У каждого свои методы решения. Я поленился изготавливать программатор для AVR, ставить и изучать среду программирования этой платформы..
Мне проще было поменять всего один резистор.
🙂
вариант. но программить там ничего не нужно. плюс это опыт. прошивка создателя тестера и форк доступны на офф сайте. там всего лишь блокнотом прописать нужные настройки и скомпилить через make. прогеры по паре баксов продаются китайцами. прошить — терминальный avrdude. и, как я и говорил, это в первую очередь расширение функционала и улучшение работы.
Полевки по ёмкости перехода довольно успешно определяются. А вообще рынок Запорожья подделками не балует, или я не там беру. У некоторых продавцов в прайсах указаны оригинал и неоригинал.
Я тоже чаще всего по ёмкости затвора пытаюсь понять, насколько полевик близок к оригиналу. Но когда нужна высоковольтность, не всегда можно быть уверенным что приехало то, что заказал. Чаще покупаю на Али — выходит раза в 2-3 дешевле, чем брать в локальных магазинах. А тарятся они там же, поэтому подделки и перемаркировка попадаются регулярно.
Добрый вечер, Эдуард. Рад, что продолжаешь творить.Если будет время обязательно сделаю контроль нас свой прибор, полезная
разработка, а главное простая. Хотел целую схему городить. Недавно мой есрник
сгорел, измерил заряженный конденсатор. Пока с али идет новый зачесались руки восстановить старый. Поменял атмегу и прошил русской прошивкой.
Функционал и информативность заметно улучшились. В нэте читал, что авры прошивают пиккитами, сам правда не пробовал.
Я тоже приборчик с Али перешил русифицированной прошивкой, хотя и не использую доп.функции — для этого другие приборчики есть. 🙂
Сейчас работаю над мегоометром-испытателем полупроводников (пробивное напряжение измерять), а то подделок слишком много стало.
Как сейчас дела с работой.
Как у барышень статусы в Инстаграмах: «В активном поиске» © 🙂
В сторожах тоже есть свои плюсы, было бы место потише. Беру оргтехнику компактную, приборы малогабаритные, нужные для проэкта материалы и дежурство проходит незаметно. Стаж идет, осталось меньше года. А нехватку финансов могут компенсировать небольшие ЧП. Электрики и электронщики всегда нужны. Желаю тебе заниматься тем, чем ты любиш и умееш и это приносило тебе моральное и материальное удовлетворение.
На прошлой неделе интересовался. Не сторожем правда, а в котельную..
Стопами Виктора Цоя. Изучаю варианты 🙂
Ещё есть потребность в киповцах. Тоже спокойная работа.
Я тоже запитывал этот транзистор тестер от повышайки MT3608 ( да и вообще все свои 2 мультиметра переделал так), только есть одно но: на повышайке будет всегда присутствовать напряжение, которое и будет сажать аккумулятор. А надо поднять 4 ножку микросхемы или перерезать дорожку, она идёт на плюс питания от аккумулятора, потом к этой ножке припаять проводок и далее этот провод припаять ко входу стабилизатора 78L05 не разрезая дорожку на тестере. Дальше транзистор тестер работает в штатном режиме, при отключенном питании тестера, повышайка тоже отключается.
Если Вы внимательно гляните на схему, то увидите, что повышайка включается только после включения ключа питания. В выключенном состоянии прибора она обесточена и ток не потребляет. 🙂
И да, дико извиняюсь ! Всем здравствуйте!
Здравствуйте Eddy. Да Вы правы, не внимательно посмотрел на схему включения повышайки, сравнивал с оригинальной схемой мультестера. Я больше руководствовался на переделку мультиметров (правда там ещё и кнопку включения мультиметра надо было переделывать, делая её не фиксированной) по тому
же принципу сделал и в LCR тестере. У Вас намного правильней. Тоже перепрошил, кое-что добавил, теперь и стабилитроны определяет напряжение стабилизации, и линейные стабилизаторы типа LM78xx , но это другая тема. Спасибо Вам за статью и за Ваши труды, всего Вам наилучшего.
P.S. Если возникнут (а они возникнут) личные вопросы или предложения куда Вам лучше писать?
Сверху слева «Обратная связь» — это отправка сообщений на почту.
Здравствуйте Эдуард, транзистор IRLML6402 встанет на место G1 без переделок?
Доброго дня.
Думаю да.
Спасибо.
Здравствуйте. Переделал плату согласно вашей схеме(10к + полевик). Подсветка стала темнее. Замер входного напряжения врет (вместо 8.9 показывает 8.02В). Может это как-то можно поправить? Спасибо.
Доброго дня. За замер напряжения отвечает делитель R3/R5. Подобрав сопротивления можно скорректировать показания прибора
Хорошо попробую подобрать. И еще, какое входное напряжение после переделки должно показывать 9В или 4.2В?
Как в оригинале, 9в (китайский тестер питается от «Кроны» 9в)
Переделал плату тестера по вашей схеме. От себя добавил некоторые изменения. На входе повышающего преобразователя (коллектор Q1) поставил конденсатор 680мкф, без него тестер выключался при измерении конденсаторов большой ёмкости. Резистор делителя напряжения R5 в моём случае поставил на 12К, прибор стал показывать 9 вольт батареи при полном заряде аккумулятора. Яркость подсветки после переделки стала меньше заводской, поэтому зелёный светодиод D3 запаял катодом на землю, а анодом через резистор 330 Ом — на 5 вольт (выход стабилизатора U1). Теперь подсветка яркая и не мигает при нажатии кнопки TEST. Вместо D3 впаял обычный маломощный кремниевый, чтобы схема работала в штатном режиме. Теперь всё работает замечательно, спасибо вам за идею переделки!
