Годовой опыт по сборке и настройке металлодетектора PiTone v2

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (10 оценок, среднее: 5,00 из 5)
Загрузка...
admin

За год, прошедший с момента публикации материалов описания  этого металлодетектора, очень многие радиолюбители повторили этот прибор. В процессе сборки прибора возникло много вопросов, на которые я хочу ответить одной публикацией.
Во первых, в целом схема осталась без изменений. Но в процессе борьбы с поддельными преобразователями напряжения с Aiexpress (и многие местные продавцы торгую ими же) удалось найти решение, которое в большинстве случаев помогает от выхода из строя не совсем оригинальные преобразователи.
(кликабельно)

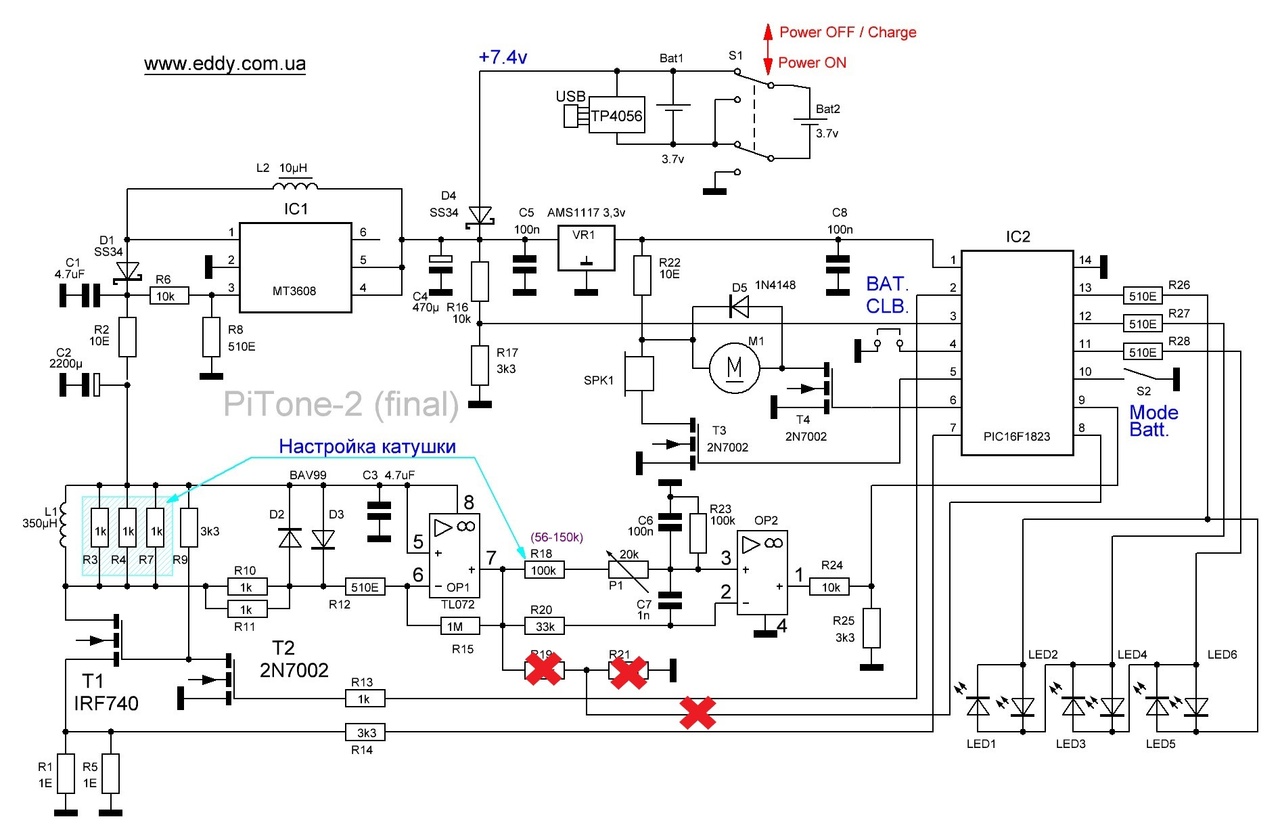

На схеме модификация от Вадика Гука. Эти два резистора вводились мною в схему для реализации анализа отклика мишени по проводимости и размерам. Но использованные дешевые операционники средней «проворности» не позволили реализовать задуманное.

Хоть в программе восьмой вывод в данный момент и не задействован, но подключение каким то образом влияло на стабильность работы программы.

Проблему с Питоном-2, когда при включении уровень сильно прыгал , то в большую сторону, то в меньшую, можно решить убрав 2 резистора с 8ноги проца 3к3 и 10к.

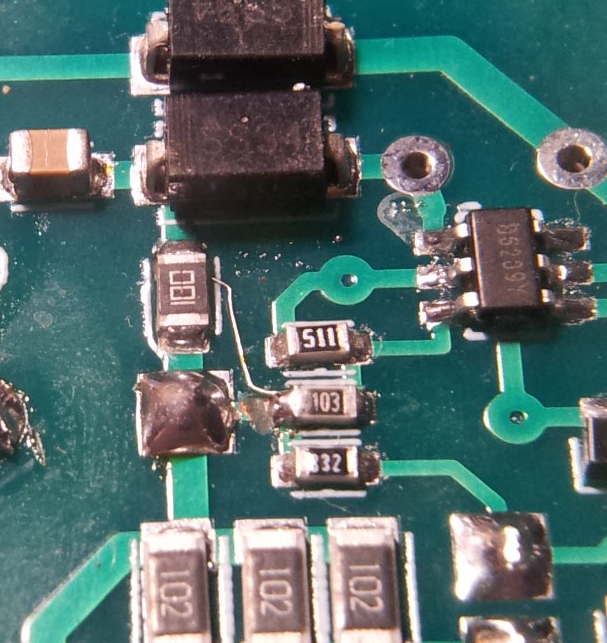

Для тех, кто уже заказал и изготовил в Китае платы со старым подключением обратной связи у MT3608 есть простой вариант как исправить плату для установки «не совсем MT3608», которые любят выпускать дым. Всего одно соединение отрезать и один проводок припаять нужно как изображено на фото:

К сожалению, количество подделок/аналогов MT3608,  приходящих с Али очень высоко. Те, которые работают без проблем, имеют более длинную маркировку (например, B6289Y) и хорошо различимую  аккуратную точку у первого вывода. А B628 без точку сразу же испускают дым.

За последние пару лет я несколько раз делал заказы на Aliexpress транзисторов IRF740 и операционных усилителей TL072. Ни разу не получил оригинальных компонентов. Транзисторы имели сопротивление открытого канала в 3-4 раза выше, чем должно быть согласно даташиту производителей. Самая простая проверка купленных полевых транзисторов — измерить ёмкость между крайних выводов тестером. У оригинального она примерно 1500пФ. Если заметно меньше — это более дешевый перемаркированный транзистор и пробовать его не стоит.
Вместо TL072 приезжали перемаркированные LM358, которые примерно в 10 раз медленнее и не могут работать с сигналами вблизи положительной шины питания.  При старте микроконтроллер проверяет корректность работы транзистора (первых проход огонька от первого до шестого светодиода) и если всё хорошо, далее проверяет работу TL072 (огонёк бежит назад). Если первичный тест пройден, в динамике Вы услышите «Фьють!».
В схеме очень неплохо работают и JRC4558 (их можно выпаять из старых спутниковых приёмников вроде Globo, Openbox и т.д. — их там по три штуки на плате).

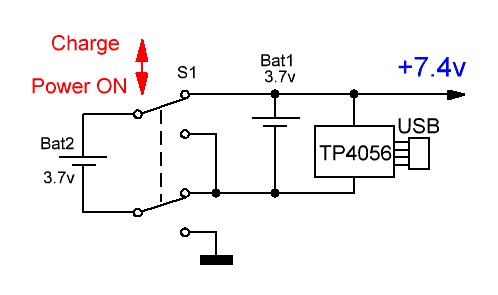

Часто вижу вопрос, как проще и дешевле (и безопасней) заряжать два последовательно включенных аккумулятора?
Очень просто — вместо выключателя с одной группой контактов надо применить выключатель с двумя группами контактов, включенный согласно схеме, приведенной ниже. Тогда в верхнем положении выключателя питание прибора отключено, вторая батарея подключена параллельно первой и плате зарядки (на Али по 10-20 центов/штука), в нижнем положении выключателя вторая батарея оказывается последовательно включенной с первой и заодно на прибор подается питание. 2-в-1, выключатель/коммутатор. В положении «Зарядка» обе батареи отключены от общего провода прибора и будучи запараллелены при зарядке балансируются автоматически. При отключении провода от платы зарядки батареи не разряжаются — плата не даёт тока утечки и в таком положении прибор может пребывать сколь угодно долго.

Но можно поступить и более изящно — есть микросхемы для зарядки сразу двух банок лития от USB-порта — SY6982EQDC (на Aliexpress продается).

Там же есть и готовые модули для заряда от USB сразу двух аккумуляторов:
https://www.aliexpress.com/item/1005003082097543.html

При первых тестах собранной платы с катушкой надо подавать питание не от лабораторного блока питания, а от аккумуляторов, способных отдавать ток 2А (именно такой величины достигают импульсы тока в поисковой катушке). Даже если Ваш блок питания способен отдавать большой ток, то наводки от электрической сети не дадут корректно проверить усилительный тракт.

Настройка правильно собранной платы сводится к подбору сопротивления R18. Для этого ручку регулятора чувствительности установите в среднее положение и подберите R18 таким образом, чтобы при отсутствии металлических предметов возле катушки «PiTone» находился на грани срабатывания звуковой сигнализации. Затем впаяйте ближайший номинал в плату (для этого имеется два посадочных места на плате — чтобы легче было получить желаемое сопротивление комбинируя два резистора). Всё.
(перед тем, как подбирать резистор, выйдите с прибором на улицу — возможно подбирать ничего не придётся, в помещении прибор может нормально не балансироваться из-за наводок от проводки и электроприборов)

Правильно собранная плата с катушкой 18 см детектирует советский пятак примерно на расстоянии 20-27см в зависимости от точности подбора указанных на схеме резисторов. Заряда двух аккумуляторов 18650 обычно хватает на 2-3 дня поисков.
Окончательную настройку платы под катушку лучше производить на улице — из-за помех и наличия металла в мебели и стенах нормально настроить устройство крайне сложно.

На всякий случай, ссылка на очень простую катушку из витой пары, которую можно сделать минут за 15.
http://metdet.ru/korsina2.htm

В архив к проекту я постарался вложить и обновленный файл платы и схемы, обозначение расположения на плате компонентов, особенности настройки и калибровки (если надо) контроллера и рекомендации по настройке чувствительности прибора от  участников форумов, изготавливающих регулярно «Пираты» на продажу (схема и работа усилительной части у «Пирата» и PiTone почти одинаковые). В общем, всё в одном архиве.

Прошить микроконтроллер для PiTone быстрее и удобнее всего вот этой оболочкой PICkitMinus

Архив со всеми необходимыми материалами проекта скачать можно бесплатно тут.

Если у Вас возникнут вопросы или Вы захотите связаться со мной, сделайте это с помощью формы на страничке «Обратная связь»
