Два индикатора напряжения литиевого аккумулятора

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (7 оценок, среднее: 5,00 из 5)
Загрузка...
admin

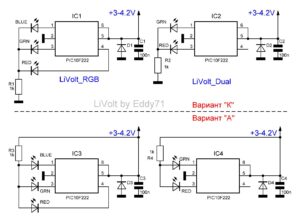

Снова «по просьбам трудящихся» еще два очень простых индикатора напряжения литиевого аккумулятора. В этот раз на сдвоенном (красный+зелёный) и тройном (RGB) светодиодах. Контроллер всё та же микробукашка в SOT23-6 PIC10F222.

Пороги напряжения те же:

 до 3,8в батарея заряжена полностью;

3,8-3,4в средний уровень заряда;

3,4-3в — низкий заряд;

ниже 3в критический (мигает красный).

На всякий случай напомню, как прошить эту кроху без дорогой панельки:
http://eddy71.ucoz.net/publ/kak_proshit_makhonkij_pic10f200/1-1-0-47

В архиве содержатся  схема и четыре версии прошивки для микроконтроллера.
