Загрузка...Первым проектом, размещенным на новом месте становится ..да, просто сирена. Точнее в первом варианте 2в1. Это две сирены, имитирующие звук спецсигналов силовых ведомств (и некоторых депутатов). Суперидеей устройства было попробовать впихнуть эти в общем то простые звуки в самый простой и самый маленький микроконтроллер. У него «на борту» всего 256 ячеек памяти для программы и всего 16 бай оперативной. И получилось!

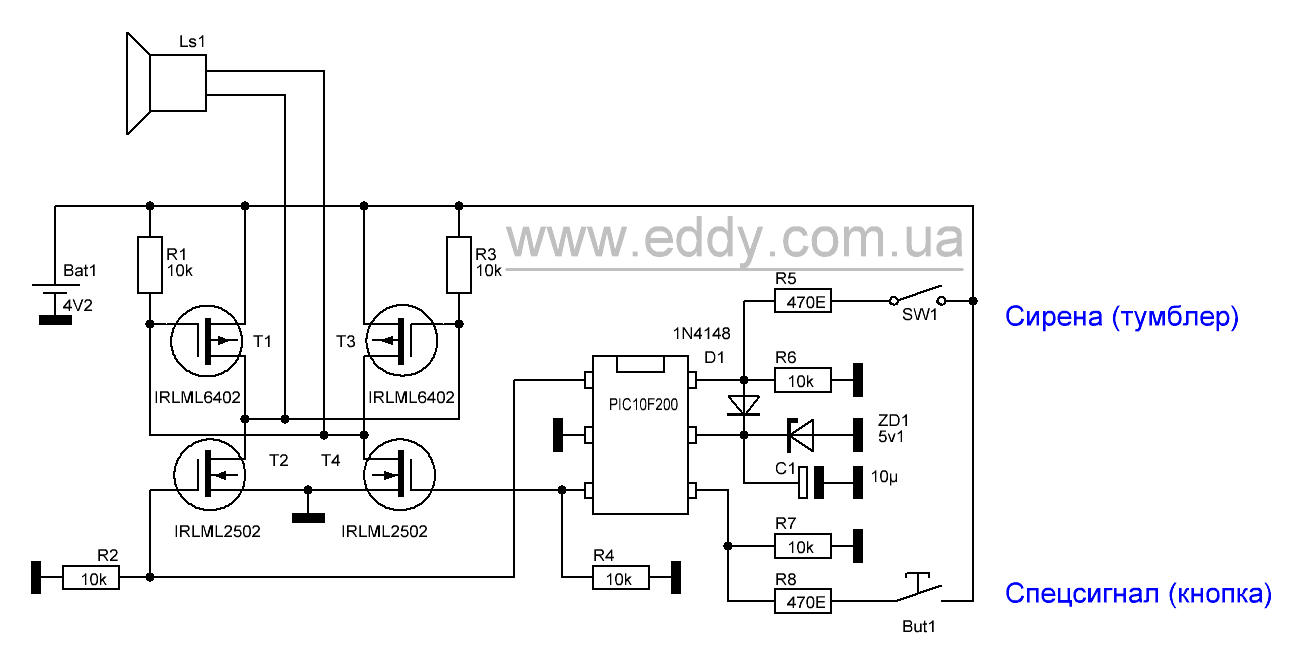

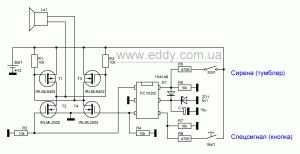

Как сирена работает? Просто. В минимальном варианте (для велосипеда) питание от одного литиевого аккумулятора. Контроллер запитывается при нажатии кнопки сигнала «кря»(не знаю, как букавами этот звук противный изобразить 🙂 ) через кнопку и резистор R8 или через тумблер и резистор R5 в режиме «вау-вау..». Соответственно, если ничего не нажато, контроллер обесточен и не потребляет никакого тока.
Если Вы захотите установить данную сирену на авто, то сопротивление резисторов R8 и R5 надо будет увеличить. Примерно до 2кОм. Чтобы получить правдоподобный «хвост затухания» в режиме «вау-вау», надо увеличить емкость электролитического конденсатора примерно до 100мкФ. В программе уже реализован «хвост» при снятии напряжения с шестого вывода контроллера. Звучит правдоподобно.
Режим «кря-кря» активируется как из выключенного состояния, так и при постоянно работающем эффекте «вау-вау». Алгоритм простой: нажата кнопка — звучит «кря», отпущена — возврат в прежнее состояние.
